《2025年名校试题调研课时卷八年级物理下册》

20. 如图所示，由不同物质制成的甲和乙两种实心球的体积相等，此时杠杆平衡（杠杆自重、挂盘和细线的质量忽略不计），则杠杆左右两边的力臂之比为________，1 个甲球和 1 个乙球的质量之比为________，甲球和乙球的密度之比为________.

答案： 2:1　1:3　1:3

21. 如图所示，杠杆 OB 可绕 O 点转动，在力 F 的作用下在水平位置平衡，画出力 F 的力臂 l.

答案：
如图所示

22. 如图所示，用杠杆（自重忽略不计）将物体吊起，O 点是支点. 请画出动力 F₁ 的力臂和物体所受重力的示意图.

答案：
如图所示

23. 如图所示，轻质杠杆可绕 O 转动，杠杆上吊一重物 G，在力 F₁ 的作用下杠杆静止，画出动力 F₁ 及阻力的力臂 l₂.

答案：
如图所示

24. 众人植树树成林. 同学们参加植树节活动时，小明用铁锹撬泥土，此时铁锹相当于什么杠杆?

答案： 答:小明用铁锹撬泥土时,动力臂大于阻力臂，铁锹相当于省力杠杆。

25. 如图所示为小明外出所拿的行李箱，行李箱的下部装有滚轮，拉行李的时候要拉出拉杆，请解释拉行李箱的时候要拉出拉杆的作用.

答案： 答:把行李箱看成杠杆，轮子是支点，行李箱的动力臂大于阻力臂，行李箱是省力杠杆，拖行李箱的时候要拉出拉杆，拉出的杆越长,动力臂越长,越省力。

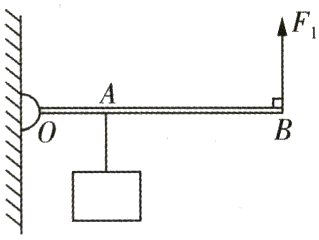

26. 如图所示，将质量为 6 kg 的长方体合金块，用细线挂在轻质杠杆 A 点处，在 B 点施加与杠杆垂直的力 F₁ 时，杠杆在水平位置平衡，其中 OB = 3OA. g 取 10 N/kg，求：
（1）合金块所受重力的大小；
（2）拉力 F₁ 的大小.

答案： 解:
(1)合金块的重力:
$G = mg = 6\ kg×10\ N/kg = 60\ N$；
(2)已知$OB = 3OA$，$F_{2}=G = 60\ N$，
根据杠杆的平衡条件可得：$F_{1}l_{OB}=F_{2}l_{OA}$，
则拉力$F_{1}$的大小：$F_{1}=\frac{F_{2}l_{OA}}{l_{OB}}=\frac{F_{2}×1}{3}=\frac{1}{3}×60\ N = 20\ N$。
答:
(1)合金块所受重力的大小为 60 N；
(2)拉力$F_{1}$的大小为 20 N。
