《2025年点拨训练九年级物理下册人教版河北专版》

6. 将一个标有“$8\ \text{V}\ \ 4\ \text{W}$”的灯泡接在$12\ \text{V}$的电源上，需要______联一个阻值为______$\Omega$的电阻才能使灯泡正常发光，此时该电阻的电功率是______。

答案： 串;8;2

7. 标有“$6\ \text{V}\ \ 3\ \text{W}$”的灯$L_{1}$和标有“$6\ \text{V}\ \ 2\ \text{W}$”的灯$L_{2}$，$L_{1}$、$L_{2}$的灯丝电阻均不受温度的影响，电阻之比$R_{1}:R_{2}=$______；将两灯并联在同一电路中(电压允许范围内)，它们的电功率之比$P_{1}:P_{2}=$______；将两灯串联在同一电路中(电压允许范围内)，它们的电功率之比$P_{1}':P_{2}'=$______，此时两个灯泡的两端允许接入的最大总电压是______$\text{V}$。

答案： 2:3;3:2;2:3;10

8. 将标有“$3\ \text{V}\ \ 1.5\ \text{W}$”字样的小灯泡$L_{1}$与额定电压为$6\ \text{V}$的小灯泡$L_{2}$并联接在电源上，$L_{1}$正常发光，$L_{2}$较暗，此时干路中的总电流为$1.1\ \text{A}$。(灯丝电阻不受温度影响)
(1)$L_{1}$正常发光时通过它的电流为______$\text{A}$；$L_{2}$的阻值为______$\Omega$。
(2)若将$L_{1}$、$L_{2}$串联到另一可调的电源上，则$L_{2}$的最大电功率为______$\text{W}$。

答案：
(1)0.5;5　
(2)1.25

9.[2024·天津]在“练习使用滑动变阻器”实验中，连接了如图所示电路。闭合开关，当滑片$P$向______移动时小灯泡变亮；已知电源电压为$9\ \text{V}$，小灯泡标有“$6\ \text{V}\ \ 3\ \text{W}$”的字样，当小灯泡正常发光时，滑动变阻器连入电路的电阻为______$\Omega$。
　　　　　

答案： 左;6

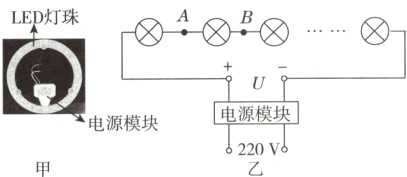

10.(跨学科·工程实践)学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，其电路如图乙所示(Ⓧ表示LED灯珠，省略号表示未画出的灯珠)。通过查阅资料获得该吸顶灯的信息如下：单颗LED灯珠的额定电流为$0.3\ \text{A}$，额定电压为$3.3\ \text{V}$。电源模块输出的电压$U$可在$40～90\ \text{V}$范围内变化，从而使输出电流恒定为$0.3\ \text{A}$。
　
(1)通过检查，发现$AB$间的LED灯珠发生了______故障，导致所有灯珠都不亮。
(2)用一根导线将$A$、$B$两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠______(填“能”或“不能”)正常发光，此时吸顶灯的电功率为______。

答案：
(1)断路　
(2)能;19.8

11. 如图所示，$R_{1}=25\ \Omega$，小灯泡$L$的规格为“$2.5\ \text{V}\ \ 0.5\ \text{A}$”，电源电压保持不变。求：
(1)小灯泡$L$正常发光时的电阻和电功率。
(2)$S_{1}$、$S_{2}$都断开时，小灯泡$L$正常发光，电路的总功率。
(3)$S_{1}$、$S_{2}$都闭合时，电流表示数变为$0.9\ \text{A}$，电阻$R_{2}$的电功率。
　　　　　　　　　　　　

答案： 解:
(1)小灯泡L正常发光时，其实际电压等于额定电压，实际电流等于额定电流，由欧姆定律可知，小灯泡L正常发光时的电阻$R_{L}=\frac{U_{L}}{I_{L}}=\frac{2.5V}{0.5A}=5\Omega$。
　　小灯泡L正常发光时的电功率$P_{L}=U_{L}I_{L}=2.5V\times0.5A = 1.25W$。
(2)$S_1$、$S_2$都断开时，$R_1$与小灯泡L串联，电流表测电路中的电流。
　　因为小灯泡正常发光，所以电路电流$I = I_{L}=0.5A$，
　　由串联电路的电阻特点和欧姆定律可知，电源电压$U = I(R_1 + R_{L})=0.5A\times(25\Omega + 5\Omega)=15V$，
　　电路的总功率$P = UI = 15V\times0.5A = 7.5W$。
(3)$S_1$、$S_2$都闭合时，小灯泡L被短路，$R_1$与$R_2$并联，电流表测干路电流，由并联电路的电压特点可知，两电阻两端的电压都等于电源电压，即$U_1 = U_2 = U = 15V$，
　　通过$R_1$的电流$I_1=\frac{U_1}{R_1}=\frac{15V}{25\Omega}=0.6A$，
　　由并联电路的电流特点可知，通过$R_2$的电流$I_2 = I' - I_1 = 0.9A - 0.6A = 0.3A$，
　　电阻$R_2$的电功率$P_2 = U_2I_2 = 15V\times0.3A = 4.5W$。
