《2025年点拨训练九年级物理下册人教版河北专版》

7. 如图，电工师傅用一只标有“220 V 40 W”的灯泡L₀（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L₁和L₂均标有“220 V 40 W”。当只闭合S、S₁时，L₀发光，L₁不发光，说明L₁______；当只闭合S、S₂时，L₀和L₂都呈暗红色，说明L₂______。（均填“断路”“短路”或“正常”）
　　　　　

答案： 短路；正常

8. 小刚晚上做作业时，把台灯的插头插入插座时（还未闭合台灯开关），他家所有的用电器都突然停止工作，检查发现总开关已跳闸，故障可能是（ ）
A. 台灯插头处出现了短路
B. 台灯灯泡处出现了短路
C. 接台灯开关的两根线碰线
D. 插座处出现了断路

答案： A

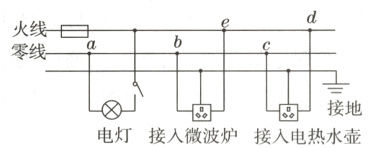

9. [2023·武汉]小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，电路如图所示。他对故障作了下列四种判断，其中正确的是（ ）
　　　
A. 零线上ab间断路
B. 零线上bc间断路
C. 微波炉所在支路be间短路
D. 电热水壶所在支路cd间短路

答案： A

10. 家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中______是火线。只闭合开关S₁，灯L₁正常发光，此时用试电笔接触a点，试电笔的氖管______（填“发光”或“不发光”）；再闭合开关S₂，灯L₁马上熄灭，则故障原因可能是灯L₂______（填“短路”或“断路”）。
　　　　　

答案： 甲；不发光；短路

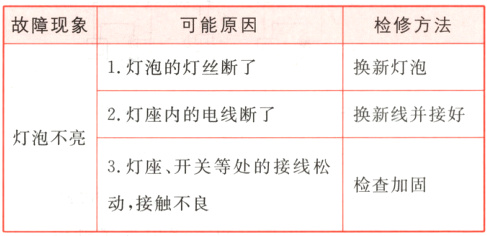

11. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述。造成“灯泡不亮”故障的共同原因是电路中出现了______，灯泡与控制灯泡的开关是______联的。

答案： 断路；串
