《2025年点拨训练九年级物理下册人教版河北专版》

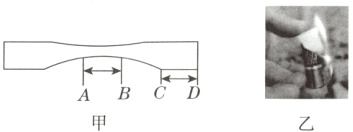

8.（新趋势 真实情境）小宇将口香糖锡纸剪成如图甲所示的形状，其中$AB$和$CD$段等长。他将锡纸条带锡的一面两端连接电池正负两极（如图乙），锡纸条很快开始冒烟、着火。以下对锡纸的$AB$和$CD$段这段时间涉及的物理量分析正确的是（ ）

A.$I_{AB}＜I_{CD}$
B.$Q_{AB}＞Q_{CD}$
C.$U_{AB}=U_{CD}$
D.$R_{AB}＜R_{CD}$

答案： B

9.[2023·益阳]有三个用电器，它们分别是“220 V 60 W”的电风扇、“220 V 40 W”的电热毯、“220 V 45 W”的LED灯。让它们正常工作相同的时间，产生热量最多的用电器是________，若该用电器工作时的实际电压只有额定电压的80％，则它在100 s内产生的热量为________（不考虑温度对其电阻的影响）。

答案： 电热毯;2 560 J

10.[2023·无锡]如图是超市常用塑料袋封口夹的电路原理图，电源电压为5 V，电热丝$R$的阻值为1 Ω。闭合开关S，电热丝的温度升高，利用电流的________效应实现高温封口，3 s内产生的热量为________J。若使用时总把塑料袋烫坏，可以________（填“增大”或“减小”）电热丝的阻值。

答案： 热;75;增大

11.如图所示，电源电压恒为10 V，电动机内部线圈的电阻为2 Ω。闭合开关S，当滑动变阻器的阻值为5 Ω时，电压表的示数为8 V，若此时电动机正常工作，则电路中的电流为________A，通电10 min电流通过电动机内部线圈产生的热量是________J，电流通过电动机做功________J。

答案： 0.4;192;1 920 点拨:由题图知,滑动变阻器与电动机串联,电压表测电动机两端的电压,电流表测电路中的电流,由串联电路的电压特点可得,U_{滑}=U - U_{M}=10 V - 8 V = 2 V,由串联电路的电流特点和欧姆定律可得,电路中的电流I = $\frac{U_{滑}}{R_{滑}}$ = $\frac{2 V}{5 Ω}$ = 0.4 A,通电10 min电流通过电动机内部线圈产生的热量Q = I²R_{M}t = (0.4 A)²×2 Ω×10×60 s = 192 J;电流通过电动机做功W_{M}=U_{M}It = 8 V×0.4 A×10×60 s = 1 920 J。

12.定值电阻$R_A$和$R_B$的$I - U$图象如图所示。将两电阻并联在电压为2 V的电路中，通电1 min电阻$R_A$产生的热量为________J；通电相同的时间，$R_A$、$R_B$产生的热量之比$Q_A:Q_B=$________。

答案： 48;2∶1

13.[2024·成都]小张想设计一个有“低温”“中温”和“高温”三个挡位的电加热器，其电路图如图所示，电源电压为220 V，$R_1$、$R_2$是电热丝，开关S接触相邻的两个触点。她准备了三根电热丝，$R_1 = 242\ \Omega$，另外两根电热丝的阻值分别是121 Ω和242 Ω，$R_2$应该选取阻值为________Ω的电热丝。开关S接触“1”“2”两个触点时，通电1 min，电流产生的热量是________J。

答案： 121;1.2×10⁴
点拨:由电路图可知,开关S接触“3”“4”两个触点时,电路为R₂的简单电路;开关S接触“2”“3”两个触点时,R₁与R₂并联;开关S接触“1”“2”两个触点时,电路为R₁的简单电路;因并联电路中总电阻小于任何一个分路电阻,由P = $\frac{U^{2}}{R}$可知,开关S接触“2”“3”两个触点时,为高温挡;由于电加热器有“低温”“中温”和“高温”三个挡位,所以R₁与R₂的阻值应该不同,所以R₂应该选取阻值为121 Ω的电热丝。开关S接触“1”“2”两个触点时,电路为R₁的简单电路,通电1 min,电流产生的热量Q = $\frac{U^{2}}{R_{1}}$t = $\frac{(220 V)^{2}}{242 Ω}$×60 s = 1.2×10⁴ J。

14.（新考法 小制作）学习电学知识后，小芳把裸铜线分别在两个削尖的铅笔芯上绕几圈，使笔尖刚好接触，接上9 V的电源，接触点出现了明亮的电火花，如图所示，是因为铅笔尖接触处的________；若要让电火花更亮些，方法是________，原理是________。

答案： 电阻较大;增大电源电压(合理即可);Q = I²Rt
