《2025年点拨训练九年级物理下册人教版河北专版》

1. 家庭电路中，下面电能表、总开关、保险装置进户顺序正确的是 （ ）
A. 电能表—保险装置—总开关
B. 总开关—电能表—保险装置
C. 电能表—总开关—保险装置
D. 保险装置—总开关—电能表

答案： C

2. （学科素养 物理观念）教室内灯泡正常工作时的电压为 ______ V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是 ______ 联。

答案： 220；并

3. （立德树人 安全意识）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，必须把控制灯泡的开关安装在 ______ （填“火”或“零”）线上；用试电笔辨别火线、零线时，下图中执笔方式正确的是 ______ 。

答案： 火；甲

4. [2023·邯郸二模节选]如图所示，当开关闭合时灯泡正常发光，用试电笔测试A点，试电笔的氖管 ______ （填“会”或“不会”）发光。

答案： 不会

5. （荣德原创）如图所示，洗衣机使用的是三线插头和三孔插座，目的是将用电器金属外壳与 ______ 相连。洗衣机的三线插头里面有三根导线，其中标有 ______ （填字母）的导线和用电器的金属外壳相连。

答案： 大地；E

6. （新趋势 真实情境）新建居民楼中，当人不小心接触火线，电流经人体流入大地发生触电事故时， ______ （填“空气开关”或“漏电保护器”）会自动断开切断电路，对人体起到保护作用。

答案： 漏电保护器

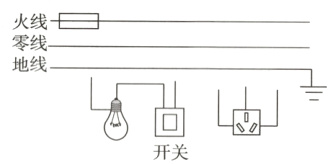

7. [2024·石家庄28中期末]如图所示，用笔画线代替导线将电灯、开关、三孔插座接到电路中。

答案：
如图所示:

8. 一间教室要安装两盏“220 V 40 W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。请按以上要求将题图中元件用笔画线代替导线连接起来。

答案：
如图所示:

9. 下列关于家庭电路的说法中正确的是（ ）
A. 开关要接在零线与用电器之间
B. 带金属外壳的用电器应使用三孔插座
C. 在家庭电路中，同时工作的用电器越多，总电阻越大
D. 火线和零线间的电压为36 V

答案： B
