《2025年点拨训练九年级物理下册人教版河北专版》

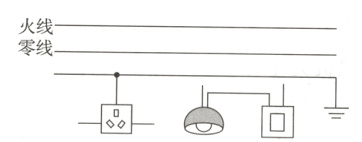

1.[2024·广安]如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中。
火线
零线

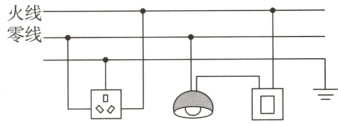

答案：
如图所示：

2.[2024·广东]图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
指示灯 开关
甲
乙
　

答案：
如图所示：

3.如图所示，只闭合开关S₁，风扇M和灯泡都不工作；只闭合开关S₂，灯泡工作；同时闭合开关S₁、S₂，灯泡和风扇M都工作，请按要求把电路连接完整。
火线
零线
S₁ M
S₂ 〇

答案：
如图所示：

4.[2024·达州 跨学科 日常生活]现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
火线
零线
S
USB接口

答案：
如图所示：

5.请用笔画线代替导线，根据三孔插座的连线将电灯及开关连入家庭电路中。

答案：
如图所示：

【点技巧】根据三孔插座右孔接火线、开关与火线相连等先判断出哪根导线是火线，再连接电路。

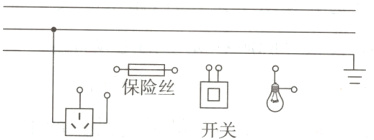

6.在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中，其中部分电路已连接完成且要求开关只控制电灯。

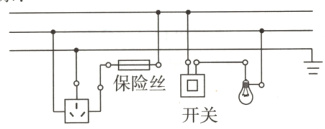

答案：
如图所示：

7.[2023·锦州]如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。
( )线 氖管发光
( )线

答案：
如图所示：

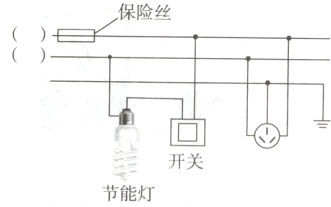

8.[2024·遂宁]如图为家庭电路的一部分，请根据图中信息判断出火线和零线，并标注在图中相应括号内(火线用“L”表示，零线用“N”表示)。
( ) 保险丝
( )
节能灯
开关

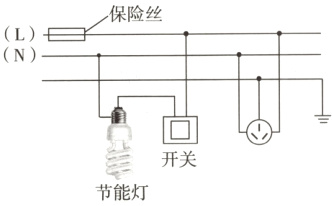

答案：
如图所示：

9.[2023·扬州]如图所示，将带有开关的五孔插座正确接入家庭电路中。
保险丝

答案：
如图所示：
