《2025年点拨训练九年级物理下册人教版河北专版》

1. [2023·保定一模]如图所示的家庭电路中，连接错误的是( )

A. 开关
B. 灯泡
C. 插座
D. 保险丝

答案： D

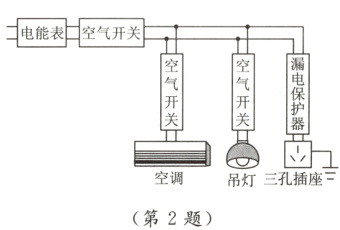

2. [2024·邯郸一模]如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )

A. 电能表是用来测量电功率的仪表
B. 控制吊灯的开关应该连接在零线和吊灯之间
C. 空气开关“跳闸”，可能是电路发生短路引起的
D. 如果插座被短接，“漏电保护器”就会切断电流

答案： C

3. [2023·天津]如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是( )

A. 灯丝断了
B. 灯短路了
C. 开关处断路
D. cd间断路

答案： D

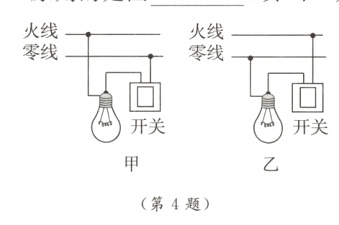

4. [2023·北京一模]如图所示为家庭电路中白炽灯和开关的两种连接图，其中符合安全用电原则的是图______(填“甲”或“乙”)。

答案： 乙

5. [2024·邯郸校级期中]如图所示，小明想利用试电笔辨别家庭电路中三孔插座的火线与零线，试电笔的笔尖用的材料应该是______(填“导体”或“绝缘体”)，图中此时接触C孔，试电笔氖管______(填“发光”或“不发光”)。为了防止漏电，避免对人体造成伤害，应该将用电器的金属外壳与______孔连接。

答案： 导体；不发光；C

考点2 家庭电路中电流过大的原因
6. [2023·石家庄模拟预测]下列现象可能引起家中空气开关跳闸的是（ ）
A. 灯丝烧断
B. 开关中的两个线头相碰
C. 电路中增加了大功率用电器
D. 户外输电线绝缘皮损坏

答案： C

7. [2024·秦皇岛二模]夏天的周末，小红一家开着空调，用电磁炉吃火锅。已知空调的额定功率为1500 W，电磁炉的额定功率为2000 W，则这两个用电器正常工作半小时消耗的电能为______kW·h；小红打算再用电热水壶烧水，三脚插头的最长脚与热水壶的______相连；插头插入插座的瞬间“跳闸”了，原因可能是______（写出一种可能即可）。

答案： 1.75；金属外壳；用电器的总功率过大
