1.[2023·济宁]如图是灯泡L的I - U图象。结合图象分析，下列选项正确的是 （ ）

A.通过灯泡L的电流与其两端的电压成正比
B.当通过灯泡L的电流为0.3 A时，其实际功率为0.72 W
C.将两个完全相同的灯泡L串联在2.4 V的电源两端，电路的总功率为0.24 W
D.将灯泡L和18 Ω的定值电阻并联在3.6 V的电源两端，电路的总电阻为6 Ω

答案： D　[点方法]解答此类题时：
(1)要以图象为信息源，根据图象形状判断是定值电阻还是非定值电阻；
(2)根据图象进行计算时，注意利用图象中的“整点”，即图象与坐标方格“十字”的交叉点，结合欧姆定律公式、电功率公式计算得出电功率。

2.[2024·保定满城区期末]两定值电阻甲、乙的电压与电流关系如图所示，下列分析正确的是 （ ）
A.甲的电阻值小于乙的电阻值
B.将甲、乙串联起来，甲两端的电压大于乙两端的电压
C.将甲、乙并联起来，甲消耗的电功率小于乙消耗的电功率
D.将甲、乙串联在3 V的电源两端，通过甲的电流为0.6 A

答案： A

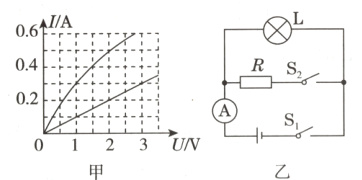

3.如图甲所示是小灯泡L和电阻R的I - U图象，将小灯泡L和电阻R接入如图乙所示的电路中，只闭合开关S₁，小灯泡L的实际功率为1 W。则下列说法中不正确的是（ ）

A.电源电压为2 V
B.只闭合开关S₁，小灯泡L的电阻为4 Ω
C.再闭合开关S₂，小灯泡的亮度不变，电流表的示数变大
D.再闭合开关S₂，电路总功率增大1.4 W

答案： D

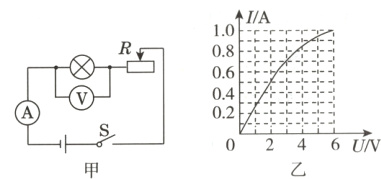

4.如图甲所示电路，电源电压为10 V且保持不变，小灯泡标有“6 V 6 W”的字样，小灯泡的电流随电压的变化曲线如图乙所示。
（1）求小灯泡正常发光时的阻值。
（2）当电流表的示数为0.7 A时，求小灯泡的电功率。
（3）要使小灯泡正常发光，滑动变阻器接入电路的阻值应为多少？

答案： 解:开关S闭合后，小灯泡和滑动变阻器串联，电压表测量小灯泡两端的电压，电流表测量电路中的电流。
(1)已知小灯泡标有“6V 6W”的字样，根据$P = \frac{U^{2}}{R}$可知，小灯泡正常发光时的阻值$R_{L}=\frac{U_{额}^{2}}{P_{额}}=\frac{(6V)^{2}}{6W}=6\Omega$。
(2)由题图乙可知，当电流表的示数$I_{1}=0.7A$时，小灯泡两端的电压$U_{1}=3V$，此时小灯泡的电功率$P_{1}=U_{1}I_{1}=3V×0.7A = 2.1W$。
(3)当小灯泡正常发光时，电路中的电流$I=\frac{U_{额}}{P_{额}}=\frac{6V}{6W}=1A$，此时滑动变阻器两端的电压$U_{滑}=U - U_{额}=10V - 6V = 4V$，由欧姆定律可得，滑动变阻器接入电路的阻值$R_{滑}=\frac{U_{滑}}{I}=\frac{4V}{1A}=4\Omega$。
