12.[2023·连云港]如图甲所示，将一根直导线沿南北方向水平放置在静止的小磁针正上方，当接通电源时小磁针偏转，表明______。改变直导线中的电流方向，小磁针偏转方向也随之改变，表明______。若将导线绕成螺线管并通电，如图乙所示，则通电螺线管的A端是______极。

答案： 通电导线周围存在磁场；通电导线周围的磁场方向与电流方向有关；S（或南）

13.[2024·泸州]如图所示，ab、cd两根光滑平行金属导轨固定在同一水平面内，处于蹄形磁体磁场中的金属杆pq放在导轨上，在外力作用下沿导轨运动。若ad之间断开，则电路中______（填“有”或“无”）感应电流；若ad之间接入灵敏电流计，pq杆向右运动时，指针向右偏，pq杆向左运动时，指针将向______偏；若ad之间安装一个直流电源，pq杆通电后由静止开始沿导轨向右运动，同时交换电源的正负极和磁体的南北极，pq杆通电后由静止开始沿导轨向______运动。

答案： 无；左；右

14.[2023·南通]如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源的正负极。

答案：
如图所示：

15.[2023·德州]如图所示，闭合开关后，弹簧测力计示数减小，请在括号中标出电源右端的极性并在虚线框内的磁感线上画出其方向。

答案：
如图所示：

16.电磁铁通电，小磁针按图示方向转动，在括号内标出电源的“+”或“-”极、通电螺线管的“N”或“S”极。

答案：
如图所示：

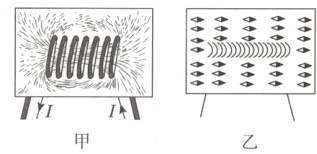

17.[2023·济南]实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑和小磁针来探究“通电螺线管外部磁场的方向”。
(1)小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺线管周围铁屑的分布情况如图甲所示。小明的实验说明，通电螺线管外部的磁场和______外部的磁场相似。

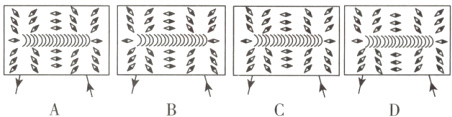

(2)小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，小亮观察到这32个小磁针的指向更接近于图中的______。
(3)小明的实验方案具有明显的不足，其不足之处是______。
(4)为了弥补小明实验方案的不足，请提出一条改进建议：______。

答案： （1）条形磁体 （2）B （3）无法判断出通电螺线管外部磁场的方向 （4）增加小磁针，把小磁针放到螺线管四周不同位置
