《2025年点拨训练九年级物理下册人教版河北专版》

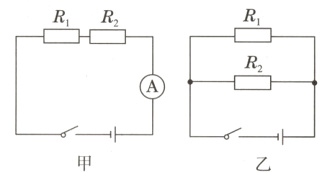

1.[2023·深圳]已知$R_{1}=2\ \Omega$，$R_{2}=3\ \Omega$，某同学分别按照图甲和图乙两种方式将电阻连接在一起(电源相同)，则（ ）
　　　
A. 图甲中通过$R_{1}$与$R_{2}$的电流比$I_{1}:I_{2}=2:3$
B. 图乙中$R_{1}$与$R_{2}$两端的电压比$U_{1}:U_{2}=3:2$
C. 图甲与图乙的电路总功率比$P_{1}:P_{2}=6:25$
D. 图甲与图乙的电路总功率比$P_{1}:P_{2}=25:6$

答案： C

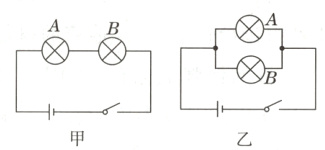

2.$A$灯标有“$6\ \text{V}\ \ 3\ \text{W}$”，$B$灯标有“$4\ \text{V}\ \ 4\ \text{W}$”，将它们按图甲、图乙两种方式连接(不考虑灯丝电阻的变化)，已知电源电压相同，下列分析正确的是（ ）
　　　
A. 图甲中$A$灯比$B$灯暗
B. 图乙中$A$灯比$B$灯亮
C. 图甲中$A$灯比图乙中$A$灯暗
D. 图甲中的电路总功率比图乙中的电路总功率大

答案： C

3.(跨学科·学科综合)电脑的中央处理器简称CPU，CPU决定着电脑的运算速度，电脑爱好者通过“超频”来提高CPU的工作频率，“超频”方法之一就是通过改变主板上的“跳线”来合理提高CPU电压。主板上一“跳线”装置如图所示，它能实现正常工作和“超频”工作的转换。该“跳线”装置的电源电压为$3\ \text{V}$，电阻$R$为$500\ \Omega$，“超频”工作时通过CPU的电流为$3\ \text{mA}$。若把CPU看作定值电阻，则（ ）
　　　　　　　　　　　　
A. CPU的阻值为$100\ \Omega$
B. CPU正常工作时的电压为$1\ \text{V}$
C. “超频”工作时应连接“2、3”两个接线柱
D. 由正常工作转为“超频”工作，CPU的电功率变大

答案： D

4. 两个灯泡$L_{1}$和$L_{2}$上分别标有“$6\ \text{V}\ \ 1\ \text{A}$”和“$6\ \text{V}\ \ 0.5\ \text{A}$”字样，不考虑温度对电阻的影响，将它们连入电路中，为确保两灯均不损坏，则（ ）
A. 将它们串联时，电路两端允许的最大电压是$12\ \text{V}$
B. 将它们串联时，$L_{1}$和$L_{2}$的电功率之比为$2:1$
C. 将它们并联时，干路允许通过的最大电流是$1.5\ \text{A}$
D. 将它们并联时，$L_{1}$和$L_{2}$的电功率之比为$1:2$

答案： C　点拨:灯泡$L_1$的电阻$R_1=\frac{U_1}{I_1}=\frac{6V}{1A}=6\Omega$，灯泡$L_2$的电阻$R_2=\frac{U_2}{I_2}=\frac{6V}{0.5A}=12\Omega$，通过它们的电流和它们两端的电压都不能超过额定值，否则会损坏。将它们串联时，电路中的最大电流$I_{串}=I_2 = 0.5A$，电路两端允许的最大电压$U_{串}=I_{串}(R_1 + R_2)=0.5A\times(6\Omega + 12\Omega)=9V$，故A错误；串联电路的电流处处相等，根据$P = I^{2}R$可知，$L_1$和$L_2$的电功率之比$\frac{P_1}{P_2}=\frac{I_{串}^{2}R_1}{I_{串}^{2}R_2}=\frac{R_1}{R_2}=\frac{6\Omega}{12\Omega}=1:2$，故B错误；将它们并联时，电路两端的最大电压$U_{并}=U_1 = U_2 = 6V$，干路允许通过的最大电流$I_{并}=I_1 + I_2 = 1A + 0.5A = 1.5A$，故C正确；并联电路各支路两端的电压相等，根据$P = UI$可知，$L_1$和$L_2$的电功率之比$\frac{P_1'}{P_2'}=\frac{U_{并}I_1}{U_{并}I_2}=\frac{I_1}{I_2}=\frac{1A}{0.5A}=2:1$，故D错误。

5.[2024·保定莲池区期末]如图所示电路，电源电压为$6\ \text{V}$，$R_{1}=10\ \Omega$，$R_{2}=20\ \Omega$，$R_{3}=5\ \Omega$，下列说法正确的是（ ）
　　　　　　　　　　　　
A. 同时闭合三个开关，通过$R_{2}$电流是$0.9\ \text{A}$
B. 同时闭合三个开关，$R_{1}$和$R_{2}$构成并联电路
C. 断开开关$S_{2}$、$S_{3}$，闭合$S_{1}$，电路的总功率是$2.8\ \text{W}$
D. 断开$S_{2}$，闭合$S_{1}$、$S_{3}$，$R_{1}$两端电压是$4\ \text{V}$

答案： B
