《2025年点拨训练九年级物理下册人教版河北专版》

10. 临近中考，小明在家挑灯夜读，当把台灯插头插入插座时，家里的用电器突然全部停止了工作。这种现象形成的原因是（ ）
A. 插头插入这个插座时，导致火线和零线相接触形成了短路
B. 插头与插座没有形成良好接触，仍然是断路状态
C. 插座的火线和零线原来就相接触形成了短路
D. 台灯功率过大导致干路中电流过大，空气开关跳闸

答案： A

11. 现代家庭中家用电器日益增多，安全用电是一个十分突出的问题。家庭电路超负荷时，电路中的保险丝或空气开关会自动切断电路。如图所示，用电器R接在电压为220 V的电源上时，电路中还有额定电流为10 A的保险丝，保险丝是由电阻______（填“大”或“小”）、熔点______（填“高”或“低”）的铅锑合金制成的，家庭电路超负荷时电路中______过大，超过了保险丝的额定值，保险丝熔断切断电路。

答案： 大;低;电流

12.（河北人文信息）[2023·石家庄校联考三模节选]小明同学在“我爱石家庄”综合实践活动中对家庭用电进行了调查研究。在观察供电箱时他看到A、B两个开关，如图所示，其中A为漏电保护器，B为空气开关，它们的作用是不同的，当电路中电流过大时，______（填“A”“B”或“A和B都”）能自动断开。

答案： B

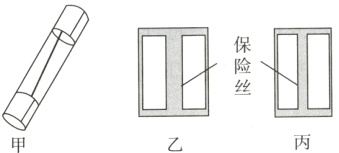

13. 为了防止电流过大导致用电器核心部件烧毁，很多用电器都装有保险管（如图甲所示），图乙与图丙是两个熔断电流分别为“10 A”和“20 A”的某种型号保险管的截面图（保险丝的材料和长度相同），那么______保险管的熔断电流为“20 A”。当两个保险管通过相同的电流时，______（以上两空均填“乙”或“丙”）保险丝更容易熔断。当电路中保险丝意外熔断，能否用铜丝替代？______（填“能”或“不能”）。

答案： 乙;丙;不能

14.（新考法 方案设计）冬天的某晚，小华将一个2 000 W的电褥子插入插座的瞬间，空气开关跳闸，同时自家电灯熄灭。请试着帮助小华设计方案查找和分析产生这种现象的可能原因。（至少写出一种猜想及对应的查找方案和结论）
猜想：______________________________。
方案：______________________________。
现象及结论：______________________________。

答案： 猜想:电褥子短路。方案:关闭其他所有用电器，合上空气开关，只将电褥子接入电路。现象及结论:空气开关跳闸，说明电褥子短路;空气开关不跳闸，说明电褥子不短路。(或猜想:电路总功率过大。方案:关闭其他所有用电器，合上空气开关，只将电褥子接入电路。现象及结论:空气开关不跳闸，说明电路总功率过大;空气开关仍跳闸，说明电褥子短路。)
