《2025年点拨训练九年级物理下册人教版河北专版》

5.在“测量小灯泡的电功率”的实验中，提供的器材有3 V的电源、标有“2.5 V”的小灯泡、滑动变阻器、电流表、电压表、开关及导线若干。

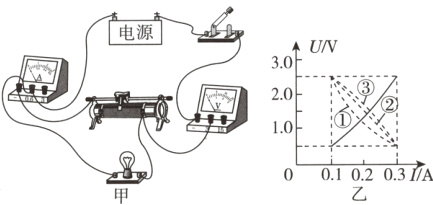

(1)小亮连接的实验电路如图甲所示，其中部分连接不合理，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)小亮改正错误后，闭合开关，发现电流表无示数，则故障可能是小灯泡________。
(3)排除故障后，继续实验，当电压表示数为2 V时，他应该把滑片向________（填“左”或“右”）移动。
(4)小亮进行多次实验，得到小灯泡两端的电压与通过它的电流的关系如图乙中的实线所示，则滑动变阻器两端的电压与通过它的电流关系应如图乙中的虚线________（填“①”“②”或“③”）所示，小灯泡的额定功率为________W，实验使用的滑动变阻器的最大阻值至少为________Ω。

答案：

(1)如图所示：(改法不唯一)

(2)断路
(3)右
(4)③；0.75；25

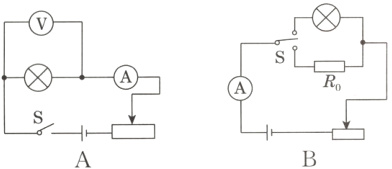

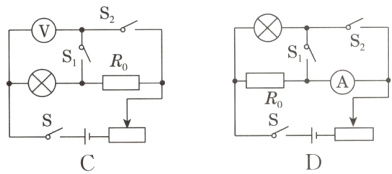

6.小军设计了四种方案来测量小灯泡的额定功率，已知小灯泡的额定电压和定值电阻$R_{0}$的阻值，在电路不能重新拆接的条件下，不能测出小灯泡额定功率的是（ ）

答案： B 【点方法】测小灯泡的额定功率(已知$U_{额}$)。
解题关键：
(1)原理：$P = UI$。
(2)思路：①确保小灯泡在额定电压下发光，即$U_{L实}=U_{额}$；②想办法测出此时流经小灯泡的电流；③利用公式$P = UI$求出小灯泡的额定功率。
