《2025年点拨训练九年级物理下册人教版河北专版》

7. [新考法·小制作]如图所示，某兴趣小组利用干电池、铜线框和磁铁制作了一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器的工作原理与“爱心”电动机的工作原理相同的是（ ）
A. 电饭锅
B. 电风扇
C. 手电筒
D. 电视机

答案： B

8. 要想使一台直流电动机的转速增大一些，下列方法中不可能达到目的的是（ ）
A. 增大线圈中的电流
B. 更换电源，用电压较高的直流电源
C. 再增加一个磁体，使该磁体产生的磁场与原有的磁场方向一致
D. 将磁体的磁极对调一下

答案： D

9. [2024·保定满城区期末]学习了电动机的知识后，小明发现将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝晃动。你认为小明的发现是________（填“真的”或“假的”），电动机工作的原理：______________________________。请你举出一个生活中内部有电动机的电器或交通工具：______________。

答案： 真的;通电导体在磁场中受力运动;电风扇(或电动自行车，合理即可)

10. 如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜__________（填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于________对通电线圈有力的作用，此过程中，__________转化为机械能。

答案： 左右往复;磁场;电能

11. [跨学科·工程实践]小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一个可拆卸的电流表，进行了如下探究。
（1）打开外壳，观察电流表的内部结构，示意图如图所示。按照操作规范将电流表________联接入电路，通电后线圈转动，带动指针向右偏转；若让电流从电流表的“－”接线柱流入，“＋”接线柱流出，指针会____（填“向左偏转”“向右偏转”或“不偏转”），可能会损坏电流表，因此使用电流表时不能把正、负接线柱接反。
（2）若将电流表中的磁体撤去，再次通电，指针不动。这说明电流表指针偏转的原因是______________________________。

答案：
(1)串;向左偏转　
(2)通电导体在磁场中受力运动

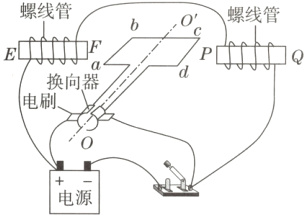

12. [2023·安徽]图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A. 螺线管F端为N极，P端为N极
B. 螺线管F端为S极，P端为S极
C. 若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D. 若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动

答案： C　点拨:由图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，通电螺线管EF的E端为N极、F 端为S极，通电螺线管PQ的P端为N极、Q端为S极，故A、B错误;若只将电源的正负极对调，则电流的方向发生改变，两个螺线管的磁极也发生了改变，即线圈所处磁场方向改变，则线圈受到的磁场力方向不改变，线圈转动方向与原来的转动方向相同，即从O点沿转轴观察，线圈仍顺时针转动。
