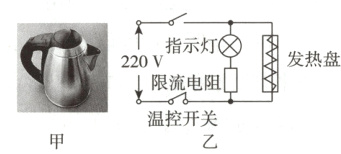

6. [跨学科·日常生活]图甲是陈老师办公室电热水壶的照片,图乙是其内部电路的简化图。电路主要由并联的两个支路组成:一支路是由指示灯“2 V 0.1 W”和“限流电阻”串联而成;另一支路接有发热盘(发热电阻)。已知电源电压为 220 V,水的比热容为 4.2×10³ J/(kg·℃)。
(1)判断“限流电阻”是“大电阻”还是“小电阻”(小于 10 Ω 为“小电阻”,大于 100 Ω 为“大电阻”)。
(2)用该电热水壶给壶内 1 kg、20 ℃的水加热,已知加热功率为 1 000 W,加热时 80%的热量被壶内的水吸收,求多长时间可以将水烧开(100 ℃)。

(1)判断“限流电阻”是“大电阻”还是“小电阻”(小于 10 Ω 为“小电阻”,大于 100 Ω 为“大电阻”)。
(2)用该电热水壶给壶内 1 kg、20 ℃的水加热,已知加热功率为 1 000 W,加热时 80%的热量被壶内的水吸收,求多长时间可以将水烧开(100 ℃)。
答案:
解:
(1)指示灯和限流电阻串联,根据 $P = UI$ 可知,指示灯的额定电流 $I=\frac{P_{灯}}{U_{灯}}=\frac{0.1 W}{2 V}=0.05 A$,限流电阻两端的电压 $U = U_{电源}-U_{灯}=220 V - 2 V = 218 V$,
根据 $I = \frac{U}{R}$ 可知,限流电阻 $R=\frac{U}{I}=\frac{218 V}{0.05 A}=4 360 \Omega$,
由于 $R>100 \Omega$,故限流电阻是大电阻。
(2)壶中的水吸收的热量 $Q_{吸}=cm\Delta t$,
发热盘消耗的电能 $W = Pt$,发热盘消耗电能与水吸热的关系为 $Pt\eta = cm\Delta t$,所以将水烧开的加热时间 $t=\frac{cm\Delta t}{P\eta}=\frac{4.2×10^{3} J/(kg·℃)×1 kg×(100 ℃ - 20 ℃)}{1 000 W×80\%}=420 s$。
(1)指示灯和限流电阻串联,根据 $P = UI$ 可知,指示灯的额定电流 $I=\frac{P_{灯}}{U_{灯}}=\frac{0.1 W}{2 V}=0.05 A$,限流电阻两端的电压 $U = U_{电源}-U_{灯}=220 V - 2 V = 218 V$,
根据 $I = \frac{U}{R}$ 可知,限流电阻 $R=\frac{U}{I}=\frac{218 V}{0.05 A}=4 360 \Omega$,
由于 $R>100 \Omega$,故限流电阻是大电阻。
(2)壶中的水吸收的热量 $Q_{吸}=cm\Delta t$,
发热盘消耗的电能 $W = Pt$,发热盘消耗电能与水吸热的关系为 $Pt\eta = cm\Delta t$,所以将水烧开的加热时间 $t=\frac{cm\Delta t}{P\eta}=\frac{4.2×10^{3} J/(kg·℃)×1 kg×(100 ℃ - 20 ℃)}{1 000 W×80\%}=420 s$。

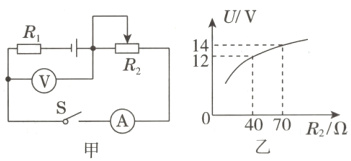

7. [2023·唐山一模]如图甲所示的电路中,电源电压保持不变,电流表的量程为“0~0.6 A”,电压表的量程为“0~15 V”,滑动变阻器的规格为“200 Ω 1 A”。在滑动变阻器的滑片移动的过程中,电压表的示数与滑动变阻器接入电路的阻值的关系如图乙所示。要求两个电表的示数均不能超过所选量程。
(1)求电源电压和 R₁ 的阻值。
(2)求电流表示数的变化范围。
(3)已知滑动变阻器 R₂ 在该电路中的最大功率为 4.05 W,求当 R₂ 的电功率最大时,电路的总功率。

(1)求电源电压和 R₁ 的阻值。
(2)求电流表示数的变化范围。
(3)已知滑动变阻器 R₂ 在该电路中的最大功率为 4.05 W,求当 R₂ 的电功率最大时,电路的总功率。
答案:
解:
(1)由电路图可知,闭合开关 S 后,$R_{1}$ 与 $R_{2}$ 串联,电压表测 $R_{2}$ 两端的电压,电流表测电路中的电流,由题图乙可知,当滑动变阻器接入电路中的电阻 $R_{2}=40 \Omega$ 时,其两端的电压 $U_{2}=12 V$,
因串联电路中各处的电流相等,
所以,此时电路中的电流 $I_{1}=\frac{U_{2}}{R_{2}}=\frac{12 V}{40 \Omega}=0.3 A$,
根据串联电路的电压规律与 $I = \frac{U}{R}$ 可得,电源电压 $U = I_{1}R_{1}+U_{2}=0.3 A×R_{1}+12 V\cdots\cdots①$,
当滑动变阻器接入电路中的电阻 $R_{2}' = 70 \Omega$ 时,其两端的电压 $U_{2}' = 14 V$,
此时电路中的电流 $I_{2}=\frac{U_{2}'}{R_{2}'}=\frac{14 V}{70 \Omega}=0.2 A$,
电源电压 $U = I_{2}R_{1}+U_{2}' = 0.2 A×R_{1}+14 V\cdots\cdots②$,
由①②可得:$U = 18 V$,$R_{1}=20 \Omega$。
(2)当电压表的示数 $U_{2大}=15 V$ 时,
$R_{1}$ 两端的电压 $U_{1}=U - U_{2大}=18 V - 15 V = 3 V$,
此时电路中的电流 $I_{3}=\frac{U_{1}}{R_{1}}=\frac{3 V}{20 \Omega}=0.15 A$,
此时滑动变阻器接入电路中的电阻 $R_{2大}=\frac{U_{2大}}{I_{3}}=\frac{15 V}{0.15 A}=100 \Omega<200 \Omega$,
则电路中电流表的最小示数为 0.15 A;
当滑动变阻器接入电阻为零时,
电路中的电流 $I_{4}=\frac{U}{R_{1}}=\frac{18 V}{20 \Omega}=0.9 A>0.6 A$,
则电路中的最大电流为 0.6 A。
所以,电流表示数的变化范围是 0.15~0.6 A。
(3)当 $R_{2}$ 的电功率为 4.05 W 时,$P_{2}=(\frac{U}{R_{2}'' + R_{1}})^{2}R_{2}'' = (\frac{18 V}{R_{2}'' + 20 \Omega})^{2}R_{2}'' = 4.05 W$,
解得 $R_{2}'' = 20 \Omega$,
电路中的电流 $I=\frac{U}{R_{1}+R_{2}''}=\frac{18 V}{20 \Omega + 20 \Omega}=0.45 A$,
此时电路的总功率 $P_{总}=UI = 18 V×0.45 A = 8.1 W$。
(1)由电路图可知,闭合开关 S 后,$R_{1}$ 与 $R_{2}$ 串联,电压表测 $R_{2}$ 两端的电压,电流表测电路中的电流,由题图乙可知,当滑动变阻器接入电路中的电阻 $R_{2}=40 \Omega$ 时,其两端的电压 $U_{2}=12 V$,
因串联电路中各处的电流相等,
所以,此时电路中的电流 $I_{1}=\frac{U_{2}}{R_{2}}=\frac{12 V}{40 \Omega}=0.3 A$,
根据串联电路的电压规律与 $I = \frac{U}{R}$ 可得,电源电压 $U = I_{1}R_{1}+U_{2}=0.3 A×R_{1}+12 V\cdots\cdots①$,
当滑动变阻器接入电路中的电阻 $R_{2}' = 70 \Omega$ 时,其两端的电压 $U_{2}' = 14 V$,
此时电路中的电流 $I_{2}=\frac{U_{2}'}{R_{2}'}=\frac{14 V}{70 \Omega}=0.2 A$,
电源电压 $U = I_{2}R_{1}+U_{2}' = 0.2 A×R_{1}+14 V\cdots\cdots②$,
由①②可得:$U = 18 V$,$R_{1}=20 \Omega$。
(2)当电压表的示数 $U_{2大}=15 V$ 时,
$R_{1}$ 两端的电压 $U_{1}=U - U_{2大}=18 V - 15 V = 3 V$,
此时电路中的电流 $I_{3}=\frac{U_{1}}{R_{1}}=\frac{3 V}{20 \Omega}=0.15 A$,
此时滑动变阻器接入电路中的电阻 $R_{2大}=\frac{U_{2大}}{I_{3}}=\frac{15 V}{0.15 A}=100 \Omega<200 \Omega$,
则电路中电流表的最小示数为 0.15 A;
当滑动变阻器接入电阻为零时,
电路中的电流 $I_{4}=\frac{U}{R_{1}}=\frac{18 V}{20 \Omega}=0.9 A>0.6 A$,
则电路中的最大电流为 0.6 A。
所以,电流表示数的变化范围是 0.15~0.6 A。
(3)当 $R_{2}$ 的电功率为 4.05 W 时,$P_{2}=(\frac{U}{R_{2}'' + R_{1}})^{2}R_{2}'' = (\frac{18 V}{R_{2}'' + 20 \Omega})^{2}R_{2}'' = 4.05 W$,
解得 $R_{2}'' = 20 \Omega$,
电路中的电流 $I=\frac{U}{R_{1}+R_{2}''}=\frac{18 V}{20 \Omega + 20 \Omega}=0.45 A$,
此时电路的总功率 $P_{总}=UI = 18 V×0.45 A = 8.1 W$。
