《2025年点拨训练九年级物理下册人教版河北专版》

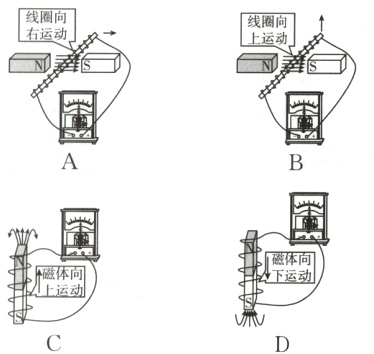

7. [2023·威海]下列实验操作不能使灵敏电流计指针偏转的是( )
　　　　　　　　　　　　

答案： A

8. 如图是动圈式麦克风结构图，当对着麦克风说话时，膜片由于振动带动线圈在磁场中做______________运动，线圈中会产生________,从而把声音信号变成________信号。
　　　 　　

答案： 切割磁感线;电流;电

9. 如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内往复运动，线圈中便会产生电流，我们把这种现象叫做____________现象，生活中____________(填“发电机"或“电动机”)是根据这个原理工作的，此机器工作时的能量转化情况是____________。

答案： 电磁感应;发电机;机械能转化为电能

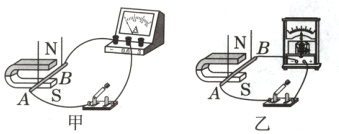

10. 为了探究产生感应电流的条件，小明和小华两位同学找到了蹄形磁体、导体棒AB、电流表、灵敏电流计、开关、导线、多匝线圈等器材，设计了如图所示的两个实验装置。
(1)实验时，他们闭合两个装置的开关后，均向左或向右移动导体棒AB，发现：甲装置中电流表的指针未发生偏转，乙装置中灵敏电流计的指针发生了偏转，经检查，全部实验器材均无故障且连接无误。请你猜想电流表指针不偏转的原因是______________________。
(2)乙装置中，闭合开关，导体棒AB向左运动时，灵敏电流计的指针向右偏转，导体棒AB 向右运动时，灵敏电流计的指针向左偏转，说明导体棒AB切割磁感线的方向不同时，______________________________。
(3)乙装置中，闭合开关，导体棒AB快速做切割磁感线运动时，灵敏电流计的指针偏转幅度更大，请你根据这个现象提出一个较为合理的猜想:______________________________。
(4)乙装置中，若将导体棒AB换成一个多匝线圈，重复上述步骤(3)，可以观察到的现象是______________________________。
　　　　　　

答案：
(1)电流表的量程太大，灵敏度不够　
(2)产生的电流方向不同　
(3)感应电流的大小与导体做切割磁感线运动的快慢有关　
(4)灵敏电流计的指针偏转幅度更大

11. (新考法 角度新)如图所示，将形状相同的铜管和塑料管并排竖直固定，把甲、乙两块完全相同的磁体，从同一高度由静止同时释放，甲磁体从塑料管内下落，乙磁体从铜管内下落，若忽略空气阻力及甲、乙两磁体间的相互作用力，请判断哪块磁体先离开管道，并说明理由。(提示：可从能量角度进行解释)
　　　　　　　　　　　　

答案： 解:甲磁体先离开管道，理由:乙磁体在铜管中下落时，发生电磁感应，乙磁体一部分机械能转化为电能，机械能减小，下落速度减小;甲磁体在塑料管中下落时，不发生电磁感应，甲磁体在塑料管中做自由落体运动，机械能守恒，重力势能转化为动能，下落速度增大，因此甲磁体速度更大，先离开管道。
