《2025年点拨训练九年级物理下册人教版河北专版》

10. 一种试电笔的构造如图所示，下列说法正确的是 （ ）

A. 使用试电笔时手可以接触笔尖
B. 当氖管发光时有微弱电流通过人体
C. 试电笔中的电阻可以用铁丝代替
D. 使用试电笔时手不要接触笔尾

答案： B

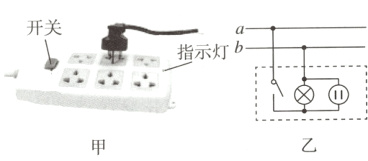

11. 如图甲所示为家庭常用的一种插线板，图乙虚线框内为该插线板的简化电路，a、b为家庭电路的两条入户线，则下列说法正确的是 （ ）

A. 入户线a是火线
B. 插线板指示灯发光时，两端电压为110 V
C. 插线板指示灯的电阻很小
D. 若插线板的指示灯损坏，则插孔不能提供电压

答案： A

12. 如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用试电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是 （ ）

A. 火线上保险丝断了
B. 开关S处断路
C. 灯泡灯丝断了
D. 导线c、d间断路

答案： C

13. [2023·徐州]对于如图所示的部分家庭电路，下列说法正确的是 （ ）

A. a是零线
B. b、c之间的电压为220 V
C. 灯泡和接在插座上的用电器串联
D. 试电笔测试插座右孔，氖管会发光

答案： D 点拨：由图知，开关接在导线a上，所以a是火线，b是零线，故A错误；导线b是零线，导线c是地线，零线和大地之间的电压是0V，故B错误；灯泡和接在插座上的用电器工作时互不影响，是并联关系，故C错误；插座的左孔接零线，右孔接火线，所以试电笔插入插座的右插孔氖管发光，故D正确。

14. （跨学科：日常生活）小明家里买来了一台“220 V 2 000 W”的空调，由于家里目前没有固定插座，要去商店买移动插座，商店有“220 V 8 A”“220 V 12 A”的甲、乙两种型号的插座，请帮小明选择需要买的型号： ______ （填“甲”或“乙”）。空调和其他家用电器之间的连接方式是 ______ ，如图所示是空调上的三线插头，最长脚E与 ______ （填“金属外壳”或“大地”）连接。

答案： 乙；并联；金属外壳

15. [2024·秦皇岛一模]按要求作图：在图中将三孔插座与电灯的电路分别补画完整，使之符合安全用电要求。

答案：
如图所示:

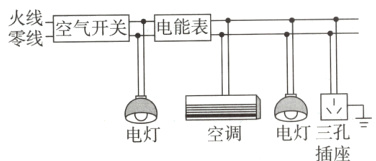

16. （新考法 质疑创新）小华利用所学知识设计了如图所示的家庭电路，你认为他的设计是否合理？如果不合理，请你指出不合理之处。

答案： 解：不合理之处有两个，一是电能表应接在空气开关前；二是各用电器都应有控制它的开关接在火线上。
