《2025年点拨训练九年级物理下册人教版河北专版》

9.（母题 教材P129图20.3 - 2改编）小红用一根导线和一枚铁钉制作了如图所示的电磁铁。她给线圈通电后，钉尖处可以吸引回形针。关于此实验，下列说法正确的是（ ）

A. 给线圈通电后，钉尖一端为电磁铁的N极
B. 改变线圈中的电流方向，则钉尖处不能吸引回形针
C. 若减少线圈的匝数，则钉尖处吸引回形针的数量一定减少
D. 若线圈匝数不变，增大电流，钉尖处吸引回形针的数量会增加

答案： D

10. [2024·唐山路南区期末]如图所示的电路中，（不考虑螺线管电阻的变化）能使电磁铁磁性增强的是（ ）

A. 将滑动变阻器滑片P向右移动
B. 将滑动变阻器滑片P向左移动
C. 将开关S由触点2扳到触点1
D. 将电源的正、负极对调

答案： B

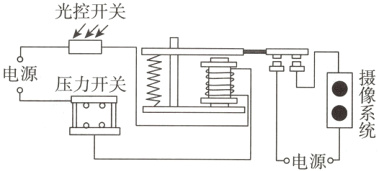

11.（跨学科·工程实践 2024·石家庄校级期末）如图是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法中正确的是（ ）

A. 只要光控开关接收到红光，摄像系统就会自动拍摄
B. 机动车只要通过埋有压力开关的路口，摄像系统就会自动拍摄
C. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D. 若将光控开关和压力开关并联，也能起到相同的作用

答案： C

12. [2024·保定竞秀区二模]小艾设计了如图所示的实验装置，闭合开关，通电螺线管的左端是________极，此时在粗糙的水平桌面上的条形磁体处于静止状态，条形磁体受到水平向________的摩擦力。将滑动变阻器滑片向上滑动，条形磁体在桌面上做加速运动过程中，条形磁体受到的滑动摩擦力________（填“变大”“变小”或“不变”）。

答案： N；左；不变

13.（新考法·角度新）如图所示是小聪设计的照明灯自动控制电路，当光暗时灯亮，光亮时灯灭，其中光敏电阻的阻值随光照强度的增加而减小。在实际调试时，小聪发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是（ ）

A. 减少螺线管线圈的匝数
B. 抽出螺线管中的铁芯
C. 将滑动变阻器滑片P向右移动
D. 减小控制电路电源的电压

答案： C 点拨：由图可知，光亮时灯灭，是由于电磁铁将衔铁吸下，断开了灯与电源的连接。而在实际调试时，光敏电阻和其他电路元件都正常，但灯却始终亮着，说明电磁铁磁性太弱，始终不能将衔铁吸下，所以应增强电磁铁的磁性。减少线圈的匝数可以减弱电磁铁的磁性，故A不符合题意；抽出铁芯可以减弱电磁铁的磁性，故B不符合题意；滑动变阻器滑片P向右滑动，接入电路的电阻减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，电磁铁磁性增强，故C符合题意；减小控制电路电源电压，电路中的电流减小，电磁铁磁性减弱，故D不符合题意。
