《2025年点拨训练九年级物理下册人教版河北专版》

7. [2024·石家庄28中三模]小明家买了一台电热水壶，当只有它接入电路，正常工作6 min，发现标有“3000 r/(kW·h)”的电能表的转盘转了600 r，则这个电热水壶的额定功率是______W，它正常工作2 s，消耗的电能为______J，由于电热水壶的位置离固定插座太远，小明便买了移动插座(如图所示)。请从安全用电的角度指出这个移动插座存在的问题：______。

答案： 2 000；4 000；两脚插头接不了地线

8. [2023·阜新]如图所示a、b、c是家庭电路中的三条导线，其中火线是______(填“a”“b”或“c”)。若将洗衣机接入此电路，洗衣机应与电灯______联。当家庭电路需要维修时，必须断开______。

答案： a；并；总开关

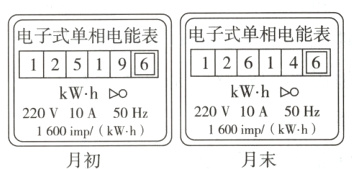

9. [立德树人 节能意识]如图分别是小李同学家上月初和上月末的电能表的表盘。如果每度电按0.6元收费，则小李同学家上个月应交电费______元。一天傍晚，家里开着几台空调，妈妈在厨房做饭，突然他们家的空气开关“跳闸”了，结合此时的情况，“跳闸”的原因最可能是______。请你为小李家提一条节约用电的建议：______。

答案： 57；用电器总功率过大；空调温度不要设置太低

10. 如图所示，在进户线的干路上串联一只标有“220 V 60 W”的校验灯L1，若闭合开关S时发现L2不亮，L1正常发光，说明L2所在支路______(填“短路”或“断路”)，若此时用试电笔接触a点，氖管______(填“会”或“不会”)发光。

答案： 短路；不会

11. 小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时，______(填“空气开关”或“漏电保护器”)立刻切断电路。如图所示，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，接触F点时氖管不发光，该电路故障为______。

答案： 空气开关；EF 之间断路

12. 随着生活用电的增多，在现实生活中由于各种原因导致电气设备损坏而酿成的火灾事故也越来越多。请你写出两条日常生活中安全用电的注意事项：①______。②______。

答案： ①有金属外壳的用电器，要用三孔插座，外壳要接地 ②不得在高压线下放风筝

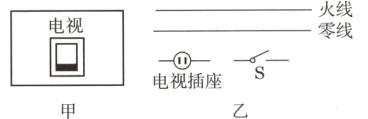

13. [2024·邯郸二模节选]图甲是卧室床头柜上的电视开关，图乙是其电路图，S为单独控制电视插座的开关，请在图乙中将电路图连接完整。

答案：
如图所示:
