《2025年点拨训练九年级物理下册人教版河北专版》

8. [2024·江西]通电螺线管旁的小磁针分别静止在图示位置。请科学推断，最终决定通电螺线管极性的是（ ）

A. 电源正负极的接法
B. 螺线管导线的环绕方向
C. 小磁针静止时N极的指向
D. 螺线管中电流的方向

答案： D

9. 如图所示，通电环形导体的中间和上部各有一小磁针，当导体中通入方向如图所示的电流后，a、b小磁针N极的指向情况分别是（ ）
　　
A. a的N极向纸外指，b的N极向纸内指
B. a的N极向纸内指，b的N极向纸外指
C. a和b的N极都向纸外指
D. a和b的N极都向纸内指

答案： A

10. 通电线圈相当于一匝的通电螺线管，其两侧的磁极与线圈中电流方向的关系符合安培定则。把两个线圈A、B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置。当两线圈中通入方向如图所示、大小相同的电流时，线圈A、B将____（填“靠近”“远离”或“保持静止”）。

答案： 靠近

11. [2024·唐山丰润区期末]在物理兴趣小组研学活动中，小聪用名为指南针的手机APP指引方向，如图甲所示，当“小磁针”静止时，其上部指向北方，说明“小磁针”的上部是____（填“N”或“S”）极；小聪将这个APP打开后，放在如图乙所示的电磁体左方，仍呈现如图甲所示的指向，则电源的下部为____（填“正”或“负”）极。

答案： N；负

12. [2024·扬州]如图，请标出电源正负极和磁感线的方向。

答案：
如图所示:
　　　　　　　　

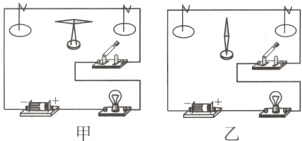

13.（新考法 质疑创新）某组同学在做“探究通电直导线周围的磁场”的实验中，按照要求将直导线与小磁针平行放置（如图甲）完成实验后，又将直导线与小磁针垂直放置（如图乙），闭合开关，发现小磁针没动（电路完好），同学们对此现象的原因进行了分析讨论，你认为下面4句话正确的是（ ）

①导线周围有磁场 ②导线周围没有磁场
③磁针没有受到磁力的作用
④磁针受到了磁力的作用
A. ①③
B. ①④
C. ②③
D. ②④

答案： B 点拨：实验表明通电导体周围存在着磁场，在图乙中，当开关闭合后，导线中有电流通过，则导线的周围存在磁场，故①正确，②错误；小磁针不偏转的原因是小磁针N极的指向与磁场的方向相同，但小磁针仍受磁力的作用，故③错误，④正确。综上所述，B正确。
