4. 某实验小组设计了如图所示的电路，测出了额定电压为$U_{额}$的小灯泡正常发光时的电功率。已知电源电压恒定为$U$，$R_0$是阻值已知的定值电阻，实验步骤如下。
　　　　　　
(1)闭合开关S和$S_2$，断开开关$S_1$，调节滑动变阻器滑片使小灯泡正常发光。
(2)保持滑动变阻器滑片位置不动，闭合开关S和$S_1$，断开开关$S_2$，读出电流表的示数$I$。
(3)小灯泡的额定功率$P_{额} =$________（用$U_{额}$、$R_0$和$I$表示）。

答案：
(3)$U_{额}(I - \frac{U_{额}}{R_{0}})$

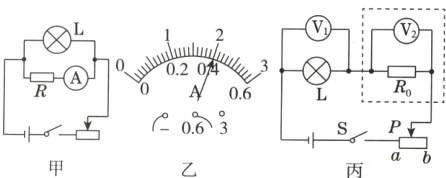

5. 两个小组均测量额定电压为$2.5\ V$的小灯泡的额定功率。
　
(1)第一个小组发现电压表损坏，于是设计了如图甲所示的电路，其中电源电压为$4.5\ V$，$R$为$10\ \Omega$。闭合开关，调节滑动变阻器的滑片，使电流表的示数为______A，小灯泡正常发光；保持滑动变阻器滑片的位置不变，断开开关，将电流表改接到小灯泡所在支路，与小灯泡串联，闭合开关后，电流表的示数如图乙所示，此时通过小灯泡的电流为______A；小灯泡的额定功率为______W。
(2)第二个小组发现电流表损坏，用已有的器材、阻值为$5\ \Omega$的$R_0$和另一块电压表，设计了如图丙所示的电路，其中虚线框内的元件组合体相当于________。闭上开关S，移动滑片P，使灯泡两端的电压为________V。再读出$R_0$两端的电压为$1.5\ V$。若实验操作正确，则小灯泡的额定功率为________W。

答案：
(1)$0.25;0.4;1$
(2)电流表;$2.5;0.75$

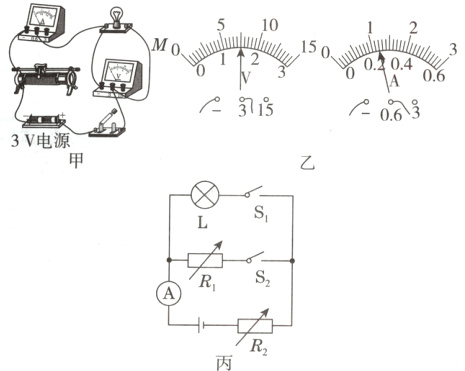

6. 某小灯泡的额定电流为$0.3\ A$，如图甲所示是小亮测量该小灯泡电功率的实验电路。

(1)闭合开关进行实验时，若图甲中的导线$M$发生了断路，则在调节滑片的过程中，会发现电压表的示数为________V；电流表的示数为________A。
(2)小亮将滑片移至某处时，两电表的示数如图乙所示，此时小灯泡的电功率为______W。
(3)为测量该小灯泡的额定功率，小强设计了如图丙所示的实验电路，所用电源电压恒定，$R_1$、$R_2$均为电阻箱（$0～999.9\ \Omega$）。
①实验步骤如下：
第1步：仅闭合$S_1$，将$R_2$调至$5\ \Omega$时，电流表的示数为$0.3\ A$；
第2步：仅闭合$S_2$，将$R_1$、$R_2$分别调至$6\ \Omega$和$9\ \Omega$时，电流表的示数为$0.3\ A$。
则小灯泡正常发光时的电阻为________$\Omega$，额定功率为________W。
②[多选]小强对实验分别进行了下列调整，其中仍能完成测量的是________。
A. 将$R_1$换成导线
B. 将$R_2$换成导线
C. 将$R_2$换成适当规格的滑动变阻器
D. 在实验操作时，先闭合的开关是$S_2$

答案：
(1)$3;0$
(2)$0.36$
(3)①$10;0.9$ ②ACD
