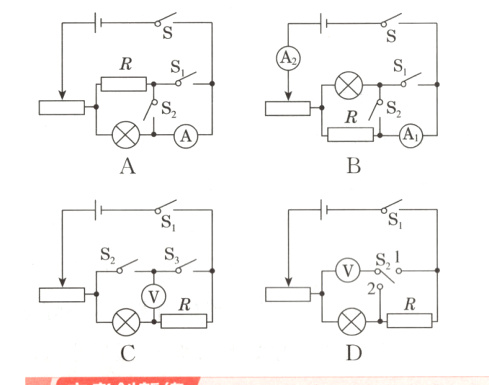

6. [多选]在测额定电压为“3.8 V”的小灯泡的额定功率实验中，R 阻值已知，电源电压未知，能测出小灯泡额定功率的电路是 （ ）

答案： BD

考点4 焦耳定律

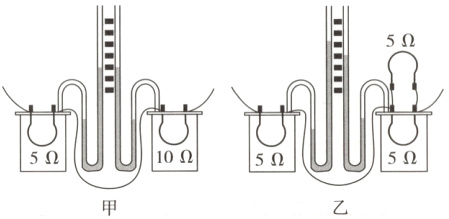

7. [2024·邯郸育华中学开学][新考法·相同相似装置]如图所示是探究电流产生热量与哪些因素有关的实验装置，下列说法不正确的是 （ ）

A. 图甲装置可以用来探究电流通过电阻丝产生的热量与电阻的关系
B. 图甲通电一段时间后，左侧 U 形管中液面的高度差比右侧的小
C. 图乙实验装置是为了探究电流产生的热量与电流大小的关系
D. 将图乙右侧密闭容器外 5 Ω 的电阻也放入密闭容器中，一段时间后左右两侧 U 形管中液面没有高度差

答案： D

中考创新练
[2024·重庆][跨学科·日常生活]图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为 3 V，R 是调节灯亮度的变阻器，最大阻值为 10 Ω。灯 L 标有“2.5 V 0.5 W”字样。忽略温度对电阻的影响。求：
（1）灯 L 正常发光时的电阻。
（2）灯 L 正常发光时，变阻器 R 工作 10 min 产生的热量。
（3）电源电压降为 2.7 V 后，灯 L 的最小实际电功率。

答案： 解：
(1)灯 L 正常发光时的电阻为 $R_{灯}=\frac{U_{1}^{2}}{P}=\frac{(2.5 V)^{2}}{0.5 W}=12.5 \Omega$。
(2)灯 L 正常发光时，电路中的电流为 $I = \frac{P}{U_{1}}=\frac{0.5 W}{2.5 V}=0.2 A$，根据串联电路的电压规律可知，变阻器两端的电压为 $U_{2}=U - U_{1}=3 V - 2.5 V = 0.5 V$，
变阻器 R 工作 10 min 产生的热量 $Q = W = U_{2}It = 0.5 V×0.2 A×10×60 s = 60 J$。
(3)电源电压降为 2.7 V 后，根据 $P = I^{2}R$可知，忽略温度对电阻的影响，当电路中电流最小时，灯 L 的实际电功率最小，当变阻器的阻值最大时，电路中的电流最小，为 $I_{实}=\frac{U'}{R_{灯}+R_{滑}}=\frac{2.7 V}{12.5 \Omega + 10 \Omega}=0.12 A$，则灯 L 的最小实际电功率为 $P_{实}=I_{实}^{2}R_{灯}=(0.12 A)^{2}×12.5 \Omega = 0.18 W$。
