《2025年点拨训练九年级物理下册人教版河北专版》

1. 如图所示电路，电源电压恒为6 V，小灯泡L上标有“4.5 V 0.3 A”字样（忽略温度对灯丝电阻的影响）。电流表量程选用“0～0.6 A”，电压表量程选用“0～3 V”，滑动变阻器R规格为“30 Ω 1 A”。闭合开关S，为保证电路安全，在移动滑动变阻器滑片P的过程中，下列选项不正确的是（ ）
　　　　　　　
A. 电压表的示数变化范围是2～3 V
B. 小灯泡的最大电功率是1.35 W
C. 滑动变阻器连入电路的阻值变化范围是15～30 Ω
D. 该电路的最大总功率是1.2 W

答案： B

2. 把标有“6 V 3 W”的小灯泡L（设灯丝电阻不变）与标有“100 Ω 1 A”的滑动变阻器连接在电压恒为18 V的电源上，电压表的量程为“0～15 V”，如图所示。在保证电路安全的情况下，下列说法正确的是（ ）
　　　　　　
A. 电路中允许通过的最大电流为1 A
B. 电路总功率的最大值为15 W
C. 小灯泡L电功率的最小值为1.5 W
D. 滑动变阻器允许调节的范围是24～60 Ω

答案： D

3. [2023·遂宁]如图甲所示电路，电源电压恒定，R₁为定值电阻，滑动变阻器R₂铭牌上标有“120 Ω 0.8 A”字样，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”。在保证电路安全的前提下，闭合开关S，移动滑动变阻器滑片，经实验记录，得出R₂的电功率P与其两端电压U的关系如图乙。则下列说法正确的是（ ）
　　　
A. 电源电压为16 V
B. R₁的阻值为25 Ω
C. 电路总功率的最大变化量为10.8 W
D. 滑动变阻器允许接入电路的阻值范围为10～100 Ω

答案： D

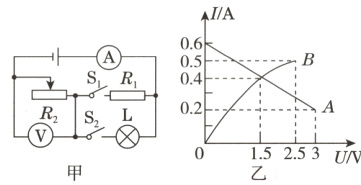

4. [2024·邢台信都区三模][多选]如图甲所示的电路中，电源电压恒定不变。电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”。当开关S₁闭合、开关S₂断开时，将滑动变阻器的滑片从一端移至另一端的过程中，电流表随电压表示数变化的情况如图乙中的A线所示。图乙中的B线为小灯泡的I - U图象，小灯泡的额定电压为2.5 V。当开关S₂闭合、开关S₁断开时，为保证电路中的各元件都不会损坏，下列说法中正确的是（ ）
　　　
A. 电源电压为4.5 V
B. 滑动变阻器滑片向左移动的过程中，电压表示数变大，灯变暗
C. 电路的最大总功率为2.7 W
D. R₂连入电路的阻值范围为4～7.5 Ω

答案： ABD
