《2025年点拨训练九年级物理下册人教版河北专版》

1. 用______可辨别火线和零线，使氖管发光的是______。如图所示的电路，闭合开关S后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有在a点氖管不发光，可能发生的故障是____________。
　　　　　

答案： 试电笔；火线；a、b两点间断路

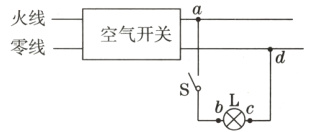

2. [2023·承德一模]在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用试电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
　　　　
A. 开关S断路
B. 灯泡断路
C. 灯泡短路
D. cd段断路

答案： D

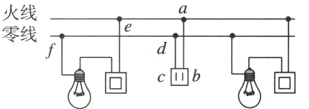

3. 小荣把台灯插头插在书桌边的两孔插座上，闭合台灯开关，发现台灯不亮，右侧原本发光的电灯熄灭，但左侧灯泡仍正常工作（如图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座的两孔中，发现试电笔的氖管都发光，则故障原因（ ）
　　　　
A. 可能是进户线的火线出现了断路
B. 可能是进户线的零线出现了断路
C. 一定是a、b两点间的导线出现了断路
D. 一定是d、f两点间的零线出现了断路

答案： D

4. [2023·广州二模]如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S₁，灯L₁亮；②再闭合S₂，灯L₁亮，灯L₂不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，则故障可能是（ ）
　　　　　
A. 灯L₂短路
B. c点左侧的零线断路
C. c、d两点间断路
D. 灯L₂所在支路断路

答案： C 点拨：闭合S₁，灯L₁亮，电路中有电流，说明电路为通路，从保险丝→a→S₁→L₁→c以及c点左侧的零线都没有断路。再闭合S₂，灯L₂不亮，灯L₂不亮的原因有两个：一个是断路，一个是短路；若灯L₂短路，电路的电流会很大，将保险丝烧断，灯泡L₁也不会发光，说明电路存在断路。用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L₂没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路。故选C。

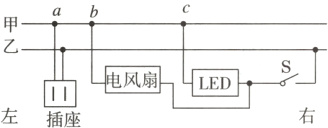

5. [2024·广州]如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
　　　　
A. 电风扇短路
B. 插座两孔短路
C. 输电线甲a、b两点之间断路
D. 输电线甲b、c两点之间断路

答案： D

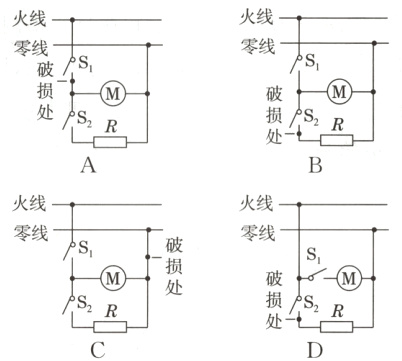

6. [2023·兰州]小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关S₁，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关S₁、S₂，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关S₂，电动机M和电热丝R均不工作，试电笔氖管不发光。下列图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
　

答案： B
