5. (1)如图甲所示，将小铁钉靠近磁体N极，小铁钉被吸引获得________性。此时，小铁钉相当于一个________，钉尖是________极。如图乙所示，给磁体加热一段时间后，小铁钉会掉落，表明磁体的磁性可能与________有关。
　　　　　
(2)用一个磁性很强的磁铁球靠近一块铝板，铝板________(填“能”或“不能”)被吸引。

答案：
(1)磁;磁体(或小磁针);S(或南);温度
(2)不能

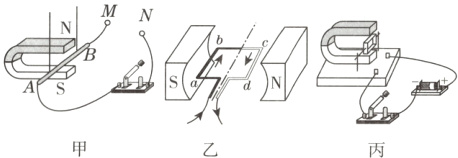

6. 利用图甲所示的装置观察“磁场对通电直导线的作用”。

(1)应在M、N之间接入________(填“小量程电流表”“电源”或“灯泡”)，装置中的导体棒AB应选用轻质的________(填“铁棒”或“铝棒”)。
(2)图乙中，磁体间磁感线的方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的。通电后，若cd段导线所受磁场力的方向为竖直向下，则ab段导线所受磁场力的方向是________，这两个力________(填“是”或“不是”)一对平衡力，理由是________________________。
(3)小明自制了一个电动机，将线圈漆包线两端的漆全部刮去后，用导电支架托住，放入磁场中(如图丙所示)。闭合开关，发现线圈不能持续转动，只能在平衡位置附近摆动。线圈处于平衡位置时，线圈平面与磁感线________(填“平行”或“垂直”)；为了使线圈能持续转动，正确的刮漆方法应该是下列方法中的________(填字母)。
A. 两端全刮
B. 一端全刮，另一端刮半周
C. 两端均刮上半周
D. 一端刮上半周，一端刮下半周

答案：
(1)电源;铝棒
(2)竖直向上;不是;两个力不在同一直线上
(3)垂直;BC
点拨:
(1)利用如图甲所示的装置观察“磁场对通电直导线的作用”时,需要给导体棒AB通电,所以需要电源,所以在M、N之间应接入电源;因为磁体能够吸引磁性材料,所以导体棒AB不能为磁性材料,则导体棒AB应选用轻质的铝棒;
(2)在图乙中,磁体间磁感线的方向都是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定不变的,通电后,cd段导线所受磁场力的方向为竖直向下,因ab段导线中电流方向与cd段导线中电流方向相反,所以ab段导线所受磁场力的方向是竖直向上的,因为这两个力没有作用在同一直线上,所以这两个力不是一对平衡力;
(3)当通电线圈所在平面与磁感线垂直时,线圈处于平衡位置;为了使线圈能持续转动,正确的刮漆方法应该是将线圈两端的漆皮,一端全部刮掉,另一端只刮半周,或两端均刮上半周,按这两种方法刮漆,线圈转到平衡位置时,线圈中没有电流,线圈由于惯性能够按原方向持续转动,故选BC。

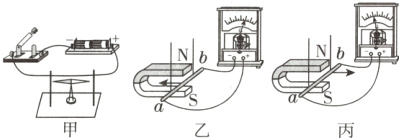

7. [2023·北京](1)小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针________的现象，说明电流周围存在磁场。
　
(2)小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向。使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示。小京探究的问题是________________________。

答案：
(1)发生偏转
(2)感应电流的方向与金属棒做切割磁感线运动的方向是否有关
