《2025年点拨训练九年级物理下册人教版河北专版》

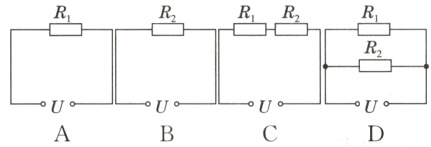

1. 如图所示的四个电路中，电源电压U相同，$R_1＜R_2$，相同时间内整个电路产生的总热量最小的是（ ）
　

答案： C

2. 一台热水器有高温、中温、低温三挡，其内部简化电路如图所示，$R_1$和$R_2$均为电热丝，$R_1$为$88\Omega$，$R_2$为$22\Omega$。下列说法不正确的是（ ）

　
A. 当闭合$S_1$，并将$S$拨至位置$a$时，热水器处于高温挡位
　
B. 当断开$S_1$，并将$S$拨至位置$b$时，热水器处于低温挡
　
C. 热水器处于中温挡的电功率为500W
　
D. 热水器以低温挡正常工作10min，电热丝产生的热量为$2.64×10^5$J
　

答案： C

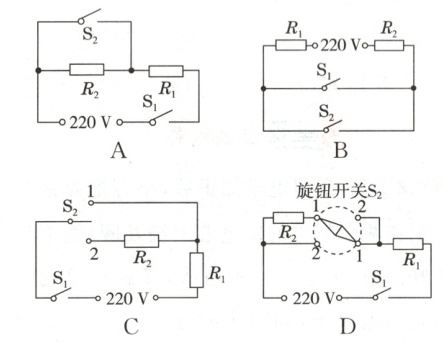

3. [2024·宜宾 新考法·角度新]中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由开关$S_2$控制，在下图的简化电路中不能实现要求的是（ ）

答案： B

4. 某型号家用电饭锅有高温和保温两个挡位，其原理如图所示，$R_1$和$R_2$为加热电阻，且$R_1:R_2 = 9:1$，则（ ）

A. 闭合$S$，当$S_1$接1时，$R_1$和$R_2$并联接入电路　　　　　　　　　　　　　
B. 闭合$S$，当$S_1$接2时，电饭锅处于高温挡
C. 电饭锅高温挡和保温挡的电功率之比为10:1
D. 将电路中$R_1$、$R_2$位置对调时，高温挡功率增大

答案： C

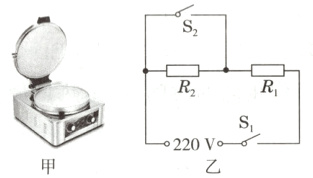

5. [2024·乐山]如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为968W，则$R_1 =$_______$\Omega$；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为_______J。
　　　　　　　　

答案： 50;13200

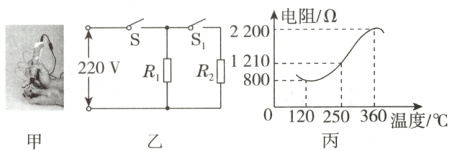

6. (跨学科·工程实践)PTC是一种新型的半导体陶瓷材料，具有发热、控温双重功能，应用十分广泛。它可以根据需要设定温度，低于这个温度时，其阻值随温度的升高而减小；高于这个温度时，其阻值随温度的升高而增大。我们把这个设定的温度叫做“居里点温度”。如图甲的3D打印笔，其内部电路如图乙所示，$R_1$、$R_2$是两个相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙所示。
(1)打印笔工作时有快、慢两挡，图乙中的$S$、$S_1$都闭合时，打印笔处于_______挡。
(2)由图丙可知，该PTC材料的“居里点温度”是_______$^{\circ}C$。
　　　　　

答案：
(1)快　
(2)120
