《2025年名师测控九年级物理下册人教版山西专版》

1. 水罗盘是古代航海中重要的导航工具。将磁针放在盛水的盘子里，当浮在水面上的磁针静止时，其两端分别指向南北方。下列说法正确的是 （ ）
A. 磁针周围存在磁感线
B. 磁针指向南方的一端为磁针的 N 极
C. 磁针指南是因为地球周围存在磁场
D. 磁针指南利用了同名磁极相互吸引

答案： C

2. 如图为两个磁极间的磁感线分布情况。根据磁感线的方向可知，这是一对______（选填“同名”或“异名”）磁极；位于图中 C 点的小磁针静止时北极指向______（选填“上”或“下”）方。
　　　　　　

答案： 同名 上

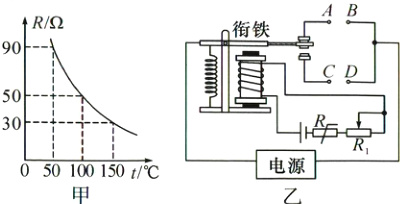

3. 如图甲所示为某热敏电阻的 R - t 图像，图乙为用该热敏电阻 R 和电磁继电器组成的某恒温箱的温控电路，电磁继电器线圈的电阻为 10 Ω，当线圈中的电流大于或等于 20 mA 时，衔铁被吸合。为电磁继电器线圈供电的电源电压为 6 V，图中的“电源”是恒温箱加热器的电源。下列有关说法错误的是 （ ）
A. 当温度降低时，热敏电阻 R 的阻值增大
B. 应该把恒温箱内的加热器接在 C 与 D 之间
C. 要使恒温箱内的温度保持 100 ℃，应将滑动变阻器 R₁ 接入电路的阻值调节为 240 Ω
D. 要使恒温箱内的温度保持在更高的数值，应将滑动变阻器 R₁ 连入电路的阻值调大
　　

答案： B

4.（2024·四川自贡）如图所示，小李利用铁钉制作了一个电磁铁，闭合开关，铁钉吸起了几颗大头针，螺线管上端为______（选填“N”或“S”）极。要使电磁铁吸引大头针的数量增多，可将滑动变阻器的滑片 P 向______移动。
　　　　　　

答案： N 左

5. 核心素养 模型构建 小明在科学拓展课上制作了一个简易喇叭，原理如图所示。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁体，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是 （ ）
A. 改变磁体的磁极
B. 改变电流的大小
C. 改变磁体磁性强弱
D. 改变线圈的匝数
　　　　　　

答案： A
