《2025年名师测控九年级物理下册人教版山西专版》

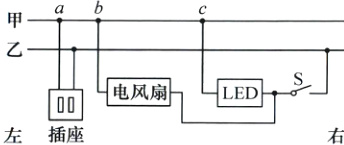

3.（2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）

A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

答案： D

4.如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3 600 Ω，则试电笔的氖管_______（选填“会”或“不会”）发光，此时通过人体的电流是____A。

答案： 不会 0

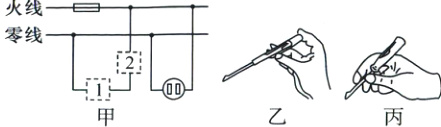

5.小明同学想在家里安装一盏照明灯，如图甲所示是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在____（选填“1”或“2”）框中。为了检测家庭电路中插座右孔连接的是不是火线，应使用如图____（选填“乙”或“丙”）所示的捏试电笔的方法。

答案： 2 乙

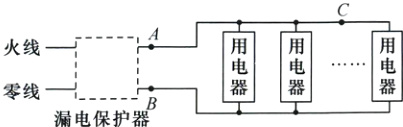

6.如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护的作用。当家电维修人员在图中C处不慎触电时，漏电保护器_____（选填“会”或“不会”）切断电路。漏电保护器与用电器之间是_____联的。

答案： 会 串

7.在家庭电路中若某用电器发生_______故障，则干路电流迅速增大，熔丝立即熔断。如图所示，在检查照明电路故障时，常先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝并联，当闭合开关S、S1时，校验灯L发出暗红色的光，说明L1所在的支路_______（选填“断路”“正常”或“短路”）。所有故障排除后，更换了新的熔丝，当闭合开关S、S1时，站在地面上的人用手接触电路中的A点_______（选填“会”或“不会”）触电。

答案： 短路 正常 不会

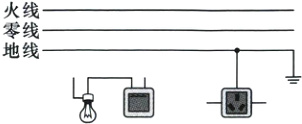

8.（2024·临汾洪洞县期末）请用笔画线代替导线将图中元件接入家庭电路中且符合安全用电要求，其中开关只控制灯泡。

答案： 解:如图所示:火线
零线
地线

9.（2024·运城模拟）有经验的电工师傅在维修电路时，会先将电闸断开，再将图中“屏蔽器”插入插座，“屏蔽器”两插片之间用导线相连，若有人在不知道的情况下闭合电闸，空气开关会跳闸，将电路断开，起到安全保护的作用。请你用所学物理知识解释其中的道理。

答案： “屏蔽器”插入插座，“屏蔽器”两插片之间用导线相连，当有人在不知道的情况下闭合电闸时，火线和零线相碰，电路会发生短路现象，使电路中的电流过大，空气开关会跳闸，从而保护电路和电工的人身安全。
