1. 学校实验室购买了一批小灯泡，额定电流为0.5 A，小君利用其中一只小灯泡做“测量小灯泡电功率”的实验，如图甲连接好各元件，其中电源电压U = 3 V恒定不变且滑动变阻器的规格为“20 Ω 1 A”。

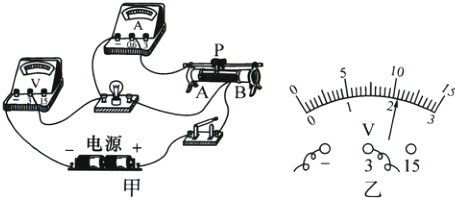

(1)如图甲所示，闭合开关，发现电压表的指针刚好满偏，电流表没有示数，仔细检查后，发现电路连接错误，请你在图中错误的导线上画“×”，并补上一条正确的导线。
(2)纠正错误后，闭合开关发现电压表示数为零，电流表有示数，则电路中存在的故障可能是______。
A. 电流表内部断路了
B. 灯泡的灯丝断了
C. 灯座内部出现了短路
D. 滑动变阻器的电阻线断了
(3)排除故障后，闭合开关，移动滑片，当滑片位于某一位置时，电流表示数为0.2 A，为使小灯泡正常发光，应该将滑片向______（选填“左”或“右”）调节。当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定功率为______W，此时滑动变阻器接入电路中的阻值为______Ω。
【补充设问】
(4)利用该套实验装置______（选填“能”或“不能”）完成“探究通过导体的电流与导体两端电压的关系”实验。

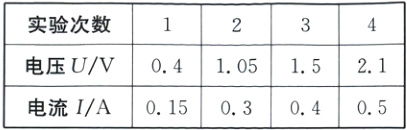

(5)实验中小君随意抽取了4组电流表和电压表的示数，如表。实验过程中滑动变阻器消耗的最大功率为______W。

【拓展设问】
(6)测完小灯泡电功率后，小君想继续探究电流与电阻的关系，他将电源电压改为6 V且保持不变，把电流表的量程调整为0～3 A，将图甲中的小灯泡依次逐个换为5 Ω、10 Ω、20 Ω、30 Ω的四个定值电阻，使定值电阻两端的电压一直为U0不变。要让所选电阻接入电路并顺利完成实验，并保证电路安全，则小君设定的电压值U0的取值范围是__________。

答案：

(1)
(2)C
(3)右 1.05 1.8
(4)不能
(5)0.6
(6)3.6～5 V

2. 小杰和小芳在探究“电流产生的热量与哪些因素有关”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6 V。

(1)小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，__________，电阻产生的热量越多”的结论。
(2)小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是（ ）
A. 正常工作时，“36 V 54 W”的灯泡比“12 V 6 W”的灯泡亮
B. 接线板上接入的用电器越多，导线越容易发热
C. 电熨斗工作时发热明显，而与之相连的导线却不怎么热

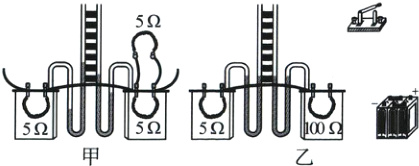

(3)为了验证猜想，小芳选用了5 Ω和100 Ω的电阻丝进行实验，如图乙所示，请你用笔画线代替导线把电路连接完整。闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是____________________。请你提出改进办法：____________________。

答案：

(1)电流越大
(2)C
(3) 电路中电流太小(或电阻太大或电压太低) 将100Ω的电阻丝换为阻值更小的电阻丝(或增大电源电压)
