《2025年名师测控九年级物理下册人教版山西专版》

命题点 磁场
磁体周围存在着______，它的基本性质是会对放入其中的磁体产生______的作用，放入磁场中的小磁针静止后______极所指的方向就是该点磁场的方向(如图)。

答案： 磁场 磁力 北（N）

命题点 地磁场
如图所示，地磁场的形状跟______的磁场相似，地磁的N极在地理的______极附近，地理两极与地磁两极______（选填“重合”或“不重合”）。

答案： 条形磁体 南 不重合

命题点 电流的磁效应

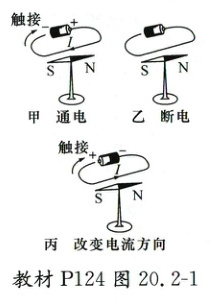

如图所示，比较甲、乙两图可知：电流的周围存在______；比较甲、丙两图可知：电流的磁场方向与______的方向有关。

答案： 磁场 电流

命题点 扬声器
如图所示是扬声器的构造示意图。当线圈中通有电流时，线圈受到______的作用而运动；由于通过线圈的交变电流方向不断变化，线圈就不断地来回振动，带动纸盆也来回______发声。

答案： 磁铁 振动

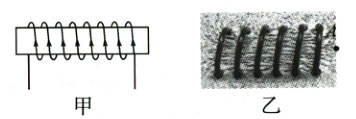

1.（2024·安徽改编）小明同学用铜导线穿过硬纸板绕制成螺线管，他先在水平放置的硬纸板上均匀地撒满铁屑，然后在螺线管中通以图甲所示的电流，轻敲纸板，观察到铁屑的排列情况如图乙所示。

(1)由图乙中的铁屑排列情况可以得出：通电螺线管外部的磁场与______（选填“条形”或“蹄形”）磁体的磁场相似。
(2)若将一小磁针放置在图乙中通电螺线管右端轴线上的A处，则小磁针静止时N极的指向水平向______（选填“左”或“右”）。
(3)为增强通电螺线管的磁场，可采取的措施有______（写出一种方法即可）。

答案：
(1)条形
(2)左
(3)增大电流

2.小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、电流表连接成如图所示的电路。请你参与探究并回答下列问题：

(1)悬挂金属棒静置于蹄形磁体的磁场中，此时两极正对区域磁感线的箭头方向是竖直向______（选填“上”或“下”）的。
(2)若闭合开关后并未发现电流表指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是______。
(3)小明认为电流表指针不偏转是原来磁体的磁性太弱所致，他提出更换磁性更强的磁体，就在他移动原磁体时，你发现电流表的指针出现了晃动，你认为接下来最应该做什么来找到让电流表指针偏转的原因：______。
(4)仅根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了！”你对小明此时的“成果发布”作何评价：______。

答案：
(1)下
(2)金属棒
(3)让金属棒向不同的方向运动
(4)不合理，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动
