5. 小聪利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
　(1)请用笔画线代替导线，将图甲的实物图连接完整，要求：闭合开关S，滑动变阻器滑片P向右移动时小灯泡变亮。

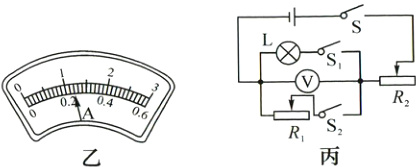

　(2)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是______W。在实际测量中，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏______。
　(3)利用如图丙所示的电路也可以完成该实验，请完成下列填空(电源电压不变，R₁和R₂为滑动变阻器，R₂的最大阻值为R₀)。
　　①只闭合开关______，调节______，使电压表的示数为2.5V；
　　②只闭合开关______，调节______，使电压表的示数仍为2.5V；
　　③接着将R₂的滑片调至最左端，记下电压表的示数为U₁；再将R₂的滑片调至最右端，记下电压表的示数为U₂；
　　④则小灯泡额定功率的表达式：P额=__________（用U额、R₀、U₁、U₂表示）。
　　
　　

答案：

(1)
(2)0.6 大
(3)①$S、S_{1}$ $R_{2}$ ②$S、S_{2}$ $R_{1}$ ④$\frac {U_{额}^{2}(U_{1}-U_{2})}{U_{2}R_{0}}$

6. 小强为了测量某小灯泡的额定功率，他利用如图所示的电路，测出了一只已知额定电流为I₁的小灯泡的额定功率，请完成实验步骤：
　(1)闭合开关S₁，开关S₂连接b，移动滑动变阻器的滑片，使电流表示数为I₁。
　(2)保持滑动变阻器的滑片位置不变，开关S₂连接a，调节电阻箱的阻值，使电流表示数为I₁，读出电阻箱的示数为R₀。
　(3)则小灯泡的额定功率表达式P额=__________（用已知物理量和所测物理量符号表示）。
　　

答案：

(3)$I_{1}^{2}R_{0}$
