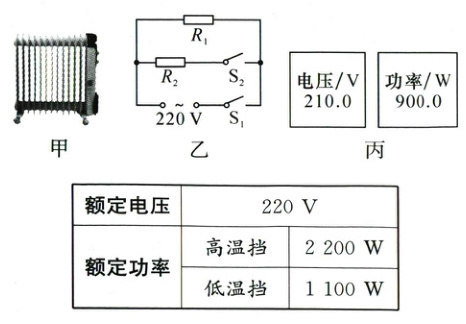

3.如图甲是某型号电暖器，它有高温、低温两个挡位，其简化电路图如图乙所示。$R_{1}$和$R_{2}$均为发热电阻，其部分参数如表所示。

(1)该电暖器是利用电流的______效应工作的。当开关$S_{1}$、$S_{2}$均闭合时，电暖器处于______挡。
(2)该电暖器在低温挡正常工作时，电路中的电流是多少? 在高温挡正常工作时，发热电阻$R_{2}$的阻值是多少?
(3)在某次用电高峰期，小明用如图丙所示的电力监测仪，测出该电暖器在低温挡工作时的实际电压为210 V，实际功率为900 W。小明认为实际功率小于额定功率，只是因为实际电压小于额定电压。请你通过计算，判断小明的观点是否正确。

答案：
解：
(1)热；高温；
(2)由$P = UI$可知，低温挡正常工作时，电路中的电流：$I_{低温}=\frac{P_{低温}}{U}=\frac{1100W}{220V}=5A$；高温挡时，两电阻并联，$R_{1}$两端的电压与低温挡时$R_{1}$两端的电压相等，$R_{1}$的电功率$P_{1}=P_{低温}=1100W$，则高温挡正常工作时$R_{2}$的电功率：$P_{2}=P_{高温}-P_{1}=2200W - 1100W = 1100W$，由$P=\frac{U^{2}}{R}$可知，$R_{2}$的阻值：$R_{2}=\frac{U^{2}}{P_{2}}=\frac{(220V)^{2}}{1100W}=44\Omega$；
