①电流的磁效应
奥斯特实验：证实电流周围存在________。
电流的磁效应：通电导线周围存在与______有关的________，这种现象叫做电流的磁效应。
②通电螺线管的磁场
磁场分布：通电螺线管外部的磁场与______磁体的磁场相似。
极 性：通电螺线管两端的极性与螺线管中______的方向有关。
③安培定则
内 容：用______握住螺线管，让四指指向螺线管中______的方向，则拇指所指的那端就是螺线管的______极。
应 用：用来判断通电螺线管的______和______之间的关系。

答案： ①磁场 电流方向 磁场 ②条形 电流 ③右手 电流 N 极性 电流方向

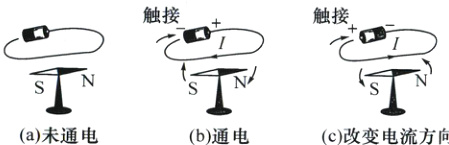

1.某同学利用如图所示装置探究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
　
(1)比较(a)、(b)两图可知：____________________。
(2)比较(b)、(c)两图可知：____________________。
(3)这一实验的重大意义在于首次发现了______之间的联系。

答案：
(1)通电导线周围存在磁场
(2)磁场方向跟电流方向有关
(3)电与磁

2.如图是“探究通电螺线管周围磁场分布”的实验，通电后观察小磁针的指向和铁屑的排列情况。实验结果表明：通电螺线管外部的磁场与______磁体的磁场相似；通电螺线管的两端相当于磁体的两个______。
　　　　　　

答案： 条形磁极

3.要改变通电螺线管的极性，可以（ ）
A.改变电流的方向
B.增加螺线管的匝数
C.减小电流
D.增大电流

答案： A

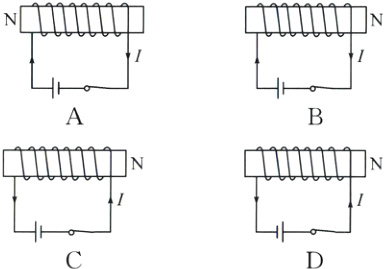

4.如图所示，闭合开关后，电路中电流I的方向和通电螺线管的N极均标注正确的是（ ）
　　　

答案： B

5.(2024·江苏连云港)如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
　　　　　　

答案：
解:如图所示:

6.如图所示，螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将（ ）
A.不动
B.向外转90°
C.向里转90°
D.旋转180°
　　　　　　　　　　　　

答案： A
