6.(2024.广东)探究串联电路中电压的规律。
　　　

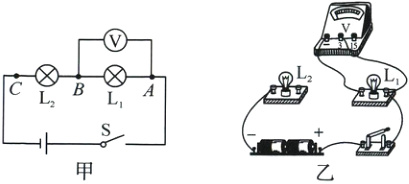

　(1)根据如图甲所示的电路图，用笔画线代替导线将图乙所示电路连接完整。
　(2)连接电路时，开关应处于________状态。
　　　正确连接电路后，闭合开关，若灯L2断路,则L1两端______(选填“有”或“无”)
　　　电压。
　(3)用电压表分别测出电压UAB、UBc和UAC。

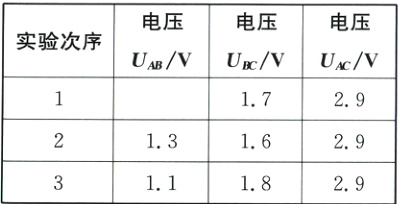

　　　其中测UAB时,电压表的示数如图丙所示，示数为________V。接着更换不同规格的灯泡并多次实验，数据记录见表。
　　　
 ①分析表中数据，得到初步结论:串联电路两端的总电压等于各部分电路两端电压________。
　　②为使结论更具普遍性，小明将灯泡换成其他类型用电器并多次实验。此外,还可以__________________________。

答案：

(1)
(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验

7.(2024.晋中平遥县模拟)当前我国的标准化考试中,计算机只能识读2B铅笔笔迹,笔迹过浓或过淡都会造成计算机识读的失败
或错误。铅笔芯的主要成分是石墨，石墨是导体,某一兴趣小组的同学猜想铅笔芯电阻的大小可能与铅笔芯的软硬、铅笔芯的长度、铅笔芯的温度等因素有关。请你设计一个实验方案，探究铅笔芯电阻的大小与其中一个因素的关系。(已知器材:电源、开关、导线，温馨提示:注意实验方案的可操作性)
　(1)还需要选择的实验器材:______________。
　(2)简述实验步骤及所要测量的物理量(物理量用字母表示):____________________。
　(3)实验结论:____________________________。

答案：
(1)一支铅笔芯、电流表、酒精灯、火柴
(2)①将铅笔芯、电流表及其他电路元件组成串联电路，闭合开关后，观察此时电流表的示数，记为 I₁；②在铅笔芯下面放一个点燃的酒精灯，给铅笔芯加热 10 s，观察电流表的示数，记为 I₂；③再加热 20 s，观察电流表的示数，记为 I₃；④比较三次电流表示数的大小，得出铅笔芯电阻与温度的关系
(3)若 I₁≠I₂≠I₃，则铅笔芯电阻的大小与温度有关；若 I₁=I₂=I₃，则铅笔芯电阻的大小与温度无关

8.如图所示，开关S闭合，若电源电压为10V，电压表V1示数为7V,电压表V2示数为5V。求:
　(1)R1、R2、R3两端的电压分别为多少?
　(2)流过R3的电流为0.3A,则电流表的示数为多少？
　　　　　　　　　　　　

答案： 解：
(1)由于 R₁、R₂、R₃ 串联，电源电压为 10 V，则 U₁+U₂+U₃ = 10 V，电压表 V₁ 测量 R₁、R₂ 两端的总电压，故 U₁+U₂ = 7 V，则 R₃ 两端的电压：U₃ = 10 V - 7 V = 3 V；电压表 V₂ 测量 R₂、R₃ 两端的总电压，故 U₂+U₃ = 5 V，则 R₁ 两端的电压：U₁ = 10 V - 5 V = 5 V；所以 R₂ 两端的电压：U₂ = 7 V - 5 V = 2 V；
(2)由于串联电路中电流处处相等，流过 R₃ 的电流为 0.3 A，所以电流表的示数为 0.3 A。
