《2025年名师测控九年级物理下册人教版山西专版》

5.电热水壶上标有“220 V 800 W”，小明发现烧水过程中电热水壶的发热体部分很快变热，但连接的导线却不怎么热，这是因为导线的电阻比发热体的电阻______；在额定电压下，电热水壶烧水210 s，这段时间内电热水壶发热体产生的热量为______J。

答案： 小 $1.68×10^{5}$

6.下列事例中属于防止电流热效应产生危害的是（ ）
A.养鸡场使用电热孵化器孵小鸡
B.家里使用电热水壶烧水
C.小明妈妈用电熨斗熨衣服
D.电脑温度过高时，风扇会及时启动，给电脑降温

答案： D

7.将规格都是“220 V 100 W”的一台电风扇、一台电视机和一个电烙铁分别接入220 V的电路中，通电相同时间，电流通过它们产生的热量______，消耗的电能______。(均选填“三者一样多”“电风扇最多”“电视机最多”或“电烙铁最多”)

答案： 电烙铁最多 三者一样多

8.已知一台直流电动机两端的电压为6 V，通过电动机的电流为2 A，线圈的电阻为0.5Ω。则在1 min内电动机消耗的电能及产生的热量分别为（ ）
A.720 J，120 J
B.720 J，720 J
C.720 J，600 J
D.600 J，120 J

答案： A

9.如图，电源电压不变，$R_{1}$、$R_{2}$是两个相同的电阻，当闭合开关$S_{1}$，断开$S_{2}$、$S_{3}$时，通电20 min，电路产生的热量为Q；同时闭合$S_{2}$、$S_{3}$，断开$S_{1}$，若要产生相同的热量Q，则需通电（ ）
A.5 min
B.10 min
C.20 min
D.40 min
　　　

答案： A

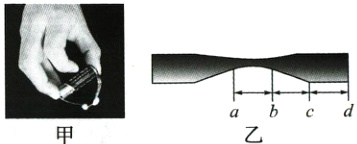

10.(2024·大同期末改编)小宇将口香糖锡纸剪成如图乙所示的形状，一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图甲)。锡纸条上ab、bc、cd段长度相等，则______段产生热量最多。
　　　

答案： $ab$

11.(2024·福建)小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝R的阻值为4Ω，电动机标有“12 V 24 W”字样。闭合开关S、$S_{1}$，电动机正常工作。求：
(1)电源电压。
(2)闭合开关S、$S_{1}$，电动机1 min内消耗的电能。
(3)闭合开关S、$S_{2}$，通电100 s，电热丝R产生的热量。
　　　

答案：
解：
(1)由电路图知，闭合开关S、$S_{1}$，电路为电动机的简单电路，此时电动机正常工作，电动机两端的电压等于电动机的额定电压，所以电源电压为$U = U_{额}=12$ V；
(2)由$P=\frac{W}{t}$可知，电动机1 min内消耗的电能为$W = Pt = 24$ W×1×60 s = 1 440 J；
(3)闭合开关S、$S_{2}$时，电路为电热丝的简单电路，通电100 s，电热丝$R$产生的热量为$Q = W' = UIt'=\frac{U^{2}}{R}t'=\frac{(12 V)^{2}}{4\Omega}×100 s = 3 600$ J。

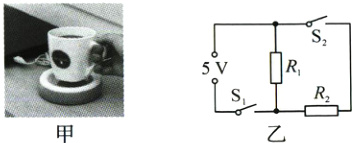

12.(2024·广东深圳模拟)母亲节时，小明买了一个如图甲所示的电热杯垫送给妈妈，电热杯垫通过USB接口供电，杯垫的简化电路如图乙所示。电热杯垫有加热和保温两挡功能，$R_{1}$、$R_{2}$为加热电阻，USB接口的输出电压为5 V，$R_{1}$电阻为10Ω，加热挡的功率为7.5 W。下列说法正确的是（ ）
A.同时闭合$S_{1}$、$S_{2}$时为保温挡
B.保温挡功率为5 W
C.$R_{2}$电阻为5Ω
D.用加热挡工作10 min，产生的热量是75 J
　　　

答案： C
