《2025年名师测控九年级物理下册人教版山西专版》

5. 如图甲为三孔插座，孔L应与______线相连，图乙所示三脚插头的______（选填“①”或“②”）与三孔插座中的火线相连；为防止因大功率用电器漏电而发生触电事故，应将__________（选填“空气开关”或“漏电保护器”）与三孔插座相接。

答案： 火 ① 漏电保护器

6. 如图所示是电冰箱所用的插头，其中较长的那根插头E接的是__________，该插头做长点的目的是____________________。

答案： 用电器金属外壳 在插入时先使用电器外壳与大地接通，拔出时后使用电器外壳与大地分离，更加安全

7.（2024·湖北）请用笔画线表示导线，将图中的空调专用插座接入家庭电路中。

答案： 解：如图所示：火线 零线 地线 空调专用插座

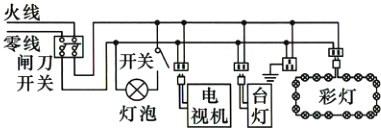

8.（2024·晋中模拟）某家庭电路的组成如图所示，下列说法正确的是 （ ）

A. 控制灯泡的开关可以接在零线上
B. 图中的四个插座中有三个是并联的
C. 有金属外壳的家用电器必须使用三孔插座，以确保安全
D. 彩灯接入电路后都不亮，可能是其中的一个小彩灯短路

答案： C

9.（2024·长治期末）如图所示，小梦的爷爷把电水壶的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用，这种使用方法是__________（选填“安全”或“不安全”）的，理由是____________________。

答案： 不安全 这样使用插头会使电水壶的外壳不能接地，容易出现触电事故

10. 如图所示，为螺口灯接入家庭电路的连接图。由图可知，a是______，b是______，c是______（前三空均选填“火线”“零线”或“地线”）。若将开关闭合，灯泡正常发光，此时用试电笔接触d点，试电笔的氖管______（选填“发光”或“不发光”）。

答案： 火线 零线 地线 不发光

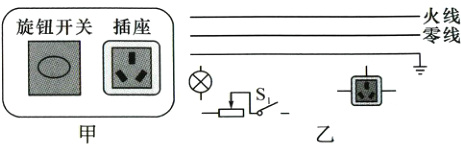

11.（2024·运城期末）如图甲是床头柜上的用电面板，请将图乙对应电路图连接完整，要求符合安全用电原则。S为旋钮开关，控制床头灯的通断和亮度。

答案： 火线 零线

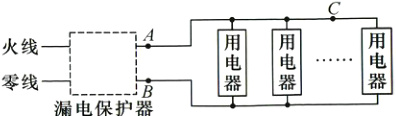

12. 如图是安装了漏电保护器的家庭电路。当图中三个用电器正常工作时，Iₐ______Iᵦ，Iₐ______Iₑ；当家电维修人员在图中C处不慎触电时，Iₐ______Iᵦ，漏电保护器会迅速切断电路，起到保护电路的作用。（均选填“＞”“＜”或“＝”）

答案： = ＞ ＞
