《2025年名师测控九年级物理下册人教版山西专版》

7.如图所示电路，电源电压不变，开关S闭合，移动滑动变阻器的滑片P至某一位置时，电压表的示数为2V;移动滑片P至另一位置时,电流表的示数增大了0.2A,定值电阻R 的功率增大了2W,则R的阻值为______Ω。
　　 　　　　

答案： 30

8.如图所示，闭合开关后，小灯泡L正常发光，功率为9W;现将定值电阻R与小灯泡L串联后仍接在同一电源两端，闭合开关后,R 的功率为2W,则串联后小灯泡L比正常发光时______,小灯泡L的实际功率为____W.(小灯泡L的阻值不变，且R的阻值大于小灯泡L的阻值)

答案： 暗 1

9.如图所示，电源电压不变,R。为定值电阻，灯L1、L2分别标有“6V　6W"和“6V　3W”字样。设灯丝的电阻不变，当开关S与a接触时,电流表示数为0.3A,R。消耗的电功率为P1;当开关S与b接触时,R。消耗的电功率为P2。若P1:P2=9:4,则R=____Ω。

答案： 6

10.如图所示,电源电压为18V不变,定值电阻R1的阻值为30Ω,滑动变阻器R2标有“50Ω　0.5A"字样,电流表量程为0~0.6A,电压表量程为0~15V。只闭合开
关S时，电流表的示数为0.45A,电压表的示数为________V;只闭合开关S时，在保证元件安全的情况下移动滑片，电路的总电功率变化量是______W.

答案： 4.5 3.6

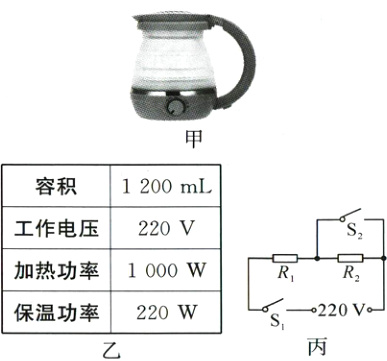

11.(2024.山西模拟)如图甲所示为小明购置的便携式电热水壶，图乙、丙分别为其铭牌　:和工作原理图,已知R1=48.4Ω。当水壶中的水被加热至100℃时，电热水壶会进入保温模式。
　　
　(1)请计算R2的电阻值。
　(2)电热水壶在加热模式工作时，用5min 可将1kg水由25℃加热至90℃,请计算电热水壶的加热效率。[c水=4.2×10²J/(kg.℃)]

答案： 解：
(1)由题意可知，开关$S_{1}$闭合、$S_{2}$断开时，$R_{1}$和$R_{2}$串联，热水壶处于保温挡，由$P = UI$可得，此时电路中的电流：$I_{保温}=\frac{P_{保温}}{U}=\frac{220W}{220V}=1A$，由$I=\frac{U}{R}$可得，电路中的总阻值：$R_{总}=\frac{U}{I_{保温}}=\frac{220V}{1A}=220\Omega$，根据串联电路的电阻特点可知，$R_{2}$的阻值：$R_{2}=R_{总}-R_{1}=220\Omega - 48.4\Omega = 171.6\Omega$；
(2)水吸收的热量：$Q_{吸}=c_{水}m(t - t_{0}) = 4.2\times10^{3}J/(kg\cdot^{\circ}C)\times1kg\times(90^{\circ}C - 25^{\circ}C)=2.73\times10^{5}J$，由$P=\frac{W}{t}$可得，电热水壶加热时消耗的电能：$W = P_{加热}t_{加热}=1000W\times5\times60s = 3\times10^{5}J$，电热水壶的加热效率：$\eta=\frac{Q_{吸}}{W}=\frac{2.73\times10^{5}J}{3\times10^{5}J}=0.91 = 91\%$。
