(2024·吕梁交城期末）新能源汽车以其节能环保、噪声低、在自家车库就能充电等优点，越来越受人们的青睐。小新想利用身边的器材，测量一下爸爸的新能源汽车在充电时，从显示屏显示的充电状态为50％到充满电的充电功率，请你帮他设计并完成实验。
(1)选用器材：____________。
(2)实验方案：______________________________。
(3)充电功率表达式：P = ______。

答案：
(1)电能表、电子表
(2)①记录电能表的示数,记为$W_{0}$;②关闭家中其他用电器,只让新能源汽车充电,汽车从充电状态为50%到充满电时,记录电能表的示数,记为$W$;③同时,用电子表测出该汽车从充电状态为50%到充满电所用的时间$t$(h)
(3)$\frac{W - W_{0}}{t}$

(2024·山西实验中学段考）某实验小组设计实验测一盏标有“2.5 V”字样的小灯泡的额定电功率。

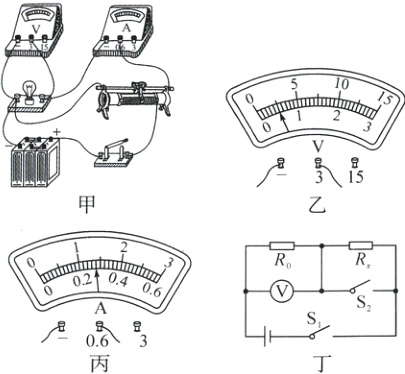

(1)图甲是实验开始时连接的电路，其中有一根多余的导线导致电路连接错误，请在这根导线上打“×”。
(2)正确连接电路后，闭合开关，无论怎样移动滑动变阻器滑片，小灯泡都不发光，电流表指针几乎不偏转，电压表示数接近电源电压，出现这种现象的原因可能是小灯泡______（选填“短路”或“断路”）。
(3)故障排除后闭合开关，电压表示数如图乙所示，若想测量小灯泡的额定功率，应将滑动变阻器滑片向______（选填“左”或“右”）端移动；小灯泡正常发光时电流表示数如图丙所示，则小灯泡的额定功率为______W。
(4)完成上述实验后，他们又从实验室选取了另外一个电源（电压未知且不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丁所示的电路，测量出了待测电阻Rx的阻值，请你完成下列实验步骤：
①闭合开关S1，断开开关S2，读出电压表的示数为U1；
②____________，读出电压表的示数为U2；
③待测电阻Rx的阻值Rx = __________（用已知量和测得量的符号表示）。

答案：

(1)
(2)断路
(3)右 0.7
(4)②闭合开关$S_{1}$、$S_{2}$ ③$\frac{U_{2}-U_{1}}{U_{1}}\cdot R_{0}$
