《2025年名师测控九年级物理下册人教版山西专版》

1. 原创题 如图所示为电阻$R_1$和$R_2$的$I - U$图像，下列说法正确的是（ ）

A. 将$R_1$与$R_2$串联在同一电路中，通电相同的时间，$R_1$消耗的电能较多
B. 将$R_1$与$R_2$并联接入电路中，$R_1$消耗的电功率较小
C. 将$R_1$与$R_2$串联接在电压为$4.5\ V$电路中，则电路消耗的总功率为$1.35\ W$
D. 将两电阻并联接入电路，通电$1\ min$后，电流通过$R_1$产生的热量与电流通过$R_2$产生的热量之比为$1:2$

答案： C

2. $A、B$两只灯泡的额定电压均为$6\ V$，通过它们的电流随两端电压变化关系如图所示，下列说法正确的是（ ）


A. 将两灯并联接在$3\ V$的电源两端，$A$灯的实际功率为$2.1\ W$
B. 将两灯串联接在$3\ V$的电源两端，$B$灯比$A$灯暗
C. $A$灯的额定功率比$B$灯的额定功率小
D. 通过$B$灯的电流与灯丝电阻成正比

答案： A

3. 原创题 如图所示是灯泡甲、乙的$I - U$图像。现在将两只灯泡并联接入电路中，当电路总功率为$36\ W$时，干路上的电流为____$A$，此时灯泡甲的电阻为____$\Omega$。

答案： 9 0.8

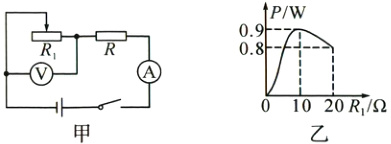

4. 如图甲所示电路中，$R$为定值电阻，$R_1$为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（ ）

A. 电源电压为$3\ V$
B. 电压表的最大示数为$2\ V$
C. 整个电路功率变化了$0.1\ W$
D. 电流表的示数变化了$0.4\ A$

答案： D

5.（2024·山东烟台）如图甲所示，电源电压恒定，$R_0$为定值电阻。闭合开关，将滑动变阻器$R$的滑片$P$从$a$端移到$b$端的过程中，其电流$I$与电压$U$的关系图像如图乙所示，则电源电压为____$V$，滑动变阻器$R$的最大阻值为____$\Omega$，电阻$R_0$消耗的最大功率和最小功率之比为____。

答案： 3 10 9:1

6. 压敏电阻是一种对电压变化反应灵敏的电阻元件，广泛应用于电子产品中，对电路中的工作元件起到重要的保护作用。某压敏电阻$R_V$的$I - U$图像如图甲所示，现将该压敏电阻$R_V$与定值电阻$R_0$连接后，接在电压可变的电源上，如图乙所示。当电源电压$U$从$12\ V$增加到$20\ V$的过程中，下列判断正确的是（ ）


A. 压敏电阻$R_V$的阻值变大
B. 通过$R_0$与$R_V$的电流之比变小
C. $R_0$与$R_V$两端的电压之比变大
D. 压敏电阻$R_V$消耗的电功率变小

答案： B
