《2025年名师测控九年级物理下册人教版山西专版》

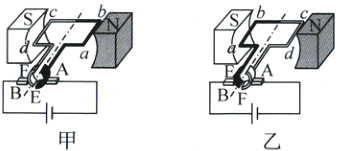

4. 如图是直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是 （ ）
　
A. 甲图导线ab和乙图导线cd电流方向相反，受力方向相反
B. 从上往下看，线圈中电流方向都是逆时针方向
C. 导线cd在这两个时刻电流方向相同，转动方向相同
D. 导线ab在这两个时刻电流流向不同，受力方向不同

答案： D

5. 小明组装好如图所示的电动机，接入电路进行调试，闭合开关后发现电动机不转动，此时小明为了检查出问题所在，他应优先进行的操作是 （ ）
　　　　　　　　　　　　
A. 换用磁性更强的蹄形磁体
B. 检查电刷与换向器是否接触不良
C. 轻轻拨动一下线圈的位置
D. 给电动机提供更大的电压

答案： C

6.（安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则 （ ）
　
A. 螺线管F端为N极，P端为N极
B. 螺线管F端为S极，P端为S极
C. 若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D. 若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动

答案： C

7. 如图所示为一个动圈式扬声器的结构示意图，某一瞬间通过其线圈的电流如图所示，则线圈的右端为____极，跟永久磁体相互作用，带动锥形纸盆运动起来；当电流方向改变时，线圈的运动方向将________（选填“改变”或“不变”）；此装置中能量转化情况是________________。
　　　　　　　　　　

答案： N   改变   电能转化为机械能

[变式题]若在如图扬声器的线圈两端连接干电池，扬声器________持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）

答案： 不会    会

8. 核心素养 科学论证 小明同学在学习了电与磁知识后，对磁现象很感兴趣，一天晚上，他在台灯下研究磁体，发现当磁体靠近发光的台灯时，灯泡内的灯丝晃动了。小明同学对这一现象提出了猜想假设，并进行了初步论证。
(1)猜想假设：____________________。
(2)论证方法：____________________。

答案：
(1)磁体对通电导体有力的作用
(2)关闭台灯，磁体再次靠近台灯，看灯丝是否晃动

9. 如图是小华同学探究“让线圈转起来”的实验装置图。
(1)线圈能够转动的原理是____________________。
(2)在实验中为了使线圈能持续转动，线圈引线正确的刮漆方法是____________________。
(3)若要改变线圈的转动方向，请写出一种具体的操作方法：____________________。
【补充设问】若线圈引线的刮漆方法正确，电池、导线、金属支架的连接和性能良好，电路连通后线圈不能连续转动，请你分析可能的原因是____________________（写出一点即可）。
　　　　　　　　　　　　

答案：
(1)磁场对通电导体有力的作用
(2)线圈引线一段的绝缘漆全部刮去，另一端刮去半周
(3)将磁体的N、S极对调(或将电源正负极位置对调) 通过线圈的电流太小
