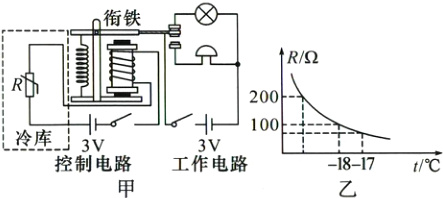

9.（2024·山西）海鲜保存常要求温度低于－18℃。小明为海鲜市场的冷库设计了温度自动报警器，其原理如图甲所示。控制电路和工作电路的电源电压均为3V保持不变，电磁铁线圈电阻忽略不计，图乙为热敏电阻R随温度变化的图像。冷库温度等于或高于－18℃时，工作电路报警。下列说法正确的是（ ）

A. 冷库温度升高时，热敏电阻R的阻值变大
B. 工作电路报警时，衔铁被吸下，灯亮铃不响
C. 冷库温度为－18℃时，控制电路中电流为0.03A
D. 冷库温度降低时，控制电路消耗的电功率变大

答案： C

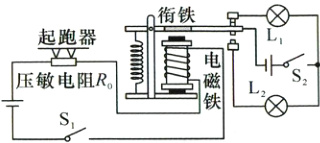

10. 物理与日常生活 如图是小蔡同学设计的短跑比赛“抢跑判断器”。电磁铁是利用电流的______效应工作的，闭合开关S后，其上端为______（选填“N”或“S”）极。当运动员蹲在起跑器上后，裁判员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受压力变小，电阻变小，电磁铁将衔铁吸下，抢跑指示灯______（选填“L1”或“L2”）亮，则判定该运动员抢跑。

答案： 磁 N L₂

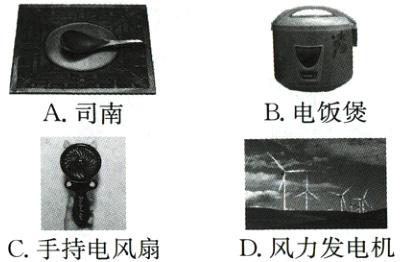

11.（2024·湖北）下列设备利用了通电导线在磁场中受力工作的是（ ）

答案： C

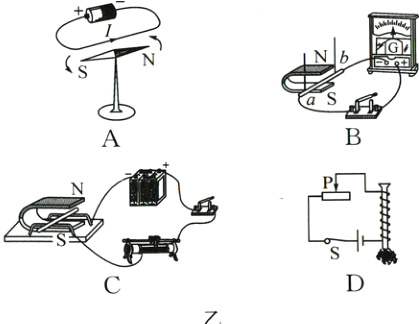

12. 市场上流行一款不需要电池的门铃，如图甲所示，其内部线圈固定，当按压门铃压板时，压板后面的弹簧带动磁体运动，线圈产生的电流使发声元件发出声音。图乙中能说明此原理的是（ ）

答案： B

13.（2024·江苏苏州）如图所示，在a、b两端接入电源或电流表组成不同装置，以下正确的是（ ）

A. 接电源，和发电机的原理相同
B. 接电流表，和电动机的原理相同
C. 接电源，可将电能转化为机械能
D. 接电流表，移动直导线电流表指针一定偏转

答案： C
