《2025年名师测控九年级物理下册人教版山西专版》

1.(2024·山东临沂)闭合如图所示电路的开关，将滑动变阻器的滑片向左移动一小段距离的过程中 （ ）

A. 灯泡的亮度变暗
B. 电流表的示数不变
C. 电压表的示数变大
D. 电路的总功率变小

答案： 1.C

2. 原创题 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表示数_______，电流表示数_______，电路的总功率_______（前三空均选填“变大”“变小”或“不变”），灯泡亮度_______（选填“变亮”或“变暗”）。

答案： 不变 变大 变大 变亮

3. 在如图所示的电路中，电源电压保持不变，开关S₁、S₂均闭合。当开关S₂由闭合到断开时，电路中 （ ）

A. 电压表V的示数变小
B. 电流表A₁的示数变大
C. 电流表A的示数变大
D. 电路消耗的总功率变小

答案： 3.D

4. 如图所示，电路中电源电压保持不变，闭合开关S₁，当再闭合开关S₂时，则 （ ）

A. 电流表A₁示数变大
B. 电流表A₁示数变小
C. 电路消耗的总功率变大
D. 电路消耗的总功率变小

答案： 4.C

5. 如图是列车上烟雾报警的简化原理图，电源电压保持不变，R₀为定值电阻，当有烟雾时光敏电阻R的阻值随光照强度的减弱而增大，报警器的示数增大到某一数值就开始报警，则报警器由图中的__________（选填“电压表”或“电流表”）改装。当有烟雾遮挡射向光敏电阻R的激光时，R₀消耗的电功率将________（选填“变大”“变小”或“不变”）。

答案： 电压表 变小

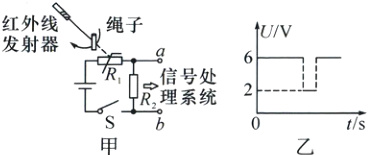

6.(2024·太原模拟)跳绳体测中利用红外线计数器记录跳绳次数，其简化电路如图甲所示。R₁是光敏元件，当绳子挡住射向R₁的红外线时，其阻值变大，自动计数器计数一次，信号处理系统能记录ab间的电压。图乙是某一时段ab间电压随时间变化的图像。已知：电源电压为12 V，R₂的阻值为10 Ω。下列说法正确的是 （ ）

A. ab间电压为6 V时，自动计数器计数一次
B. 绳子未挡住红外线时，R₁的阻值为10 Ω
C. 绳子挡住红外线时，电路的总功率变大
D. 该时段内，电路中通过的最大电流为0.2 A

答案： 6.B
