《2025年名师测控九年级物理下册人教版山西专版》

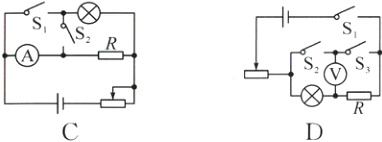

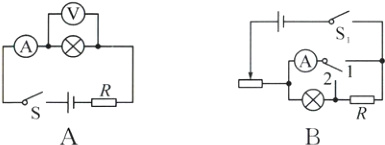

2.下列电路图中电源电压(已知)保持不变，且大于小灯泡的额定电压(已知)，定值电阻的阻值已知。在不改变电路连接的情况下，能测出小灯泡额定功率的是　　　　　(　　)
　
　　

答案： C

3.如图所示电路中，滑动变阻器铭牌上标有“50Ω　1A"字 样，电压表量程为0~15V。闭合开关S1、S2，断开开关S3，调节变阻器滑片P至某位置，电压表示数为5V,电流表示数为0.5A,灯泡正常发光;再闭合开关S3，电流表示数变为1.2A。则下列说法正确的是　　　　　　　　　(　　　)

　①变阻器接入电路的阻值为10Ω;②电源电压为12V;③灯泡的额定功率为3.5W;④若只闭合开关S、S2，改变电源电压并移动滑片P,使电路安全工作，则电路的最大功率为11W。
　
A.①②　　　　　　　B.③④
　
C.①②③　　　　　　D.①②③④

答案： D

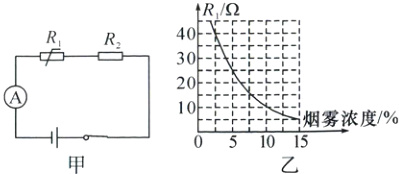

4.(2024.运城模拟)乘坐高铁列车全程禁止吸烟,列车车厢内安装有烟雾报警器。小硕同学设计了一种模拟烟雾报警器的装置,其
工作电路如图甲所示。电源电压恒为12V，R2为定值电阻，阻值为30Ω,R1为烟雾传感器，它的阻值与空气中烟雾浓度的关系如图乙所示。当空气中烟雾浓度≥10%时，电路发出警报。下列说法正确的是　　　(　　　)
　　
A.空气中烟雾浓度升高，电流表示数变小
B.电流表示数为0.2A时，电路发出警报
C.当烟雾浓度为10%时,R2的功率为2.7W
D.若需要降低烟雾报警的最低浓度，可以将R2换成阻值更大的定值电阻

答案： C

5.如图甲所示的电路，电源电压为4.5V保持不变。R为定值电阻,滑动变阻器R2标有“xΩ　1A"字样，其铭牌上所标的最大阻值模糊不清，电压表的量程为0~3V,电流表的量程为0~0.6A。先闭合开关S、S,断开S2、Ss,将滑动变阻器R2的滑片从最右端移到最左端;再闭合开关S、S、S，断开S,在保证电路安全的前提下最大范围移动滑动变阻器，两次实验中电流表与电压表示数的关系图像如图乙所示。关于此电路的说法 正确的是　　　　　(　　　)

　　　　
A.灯泡L的额定电压为3V
　
B.定值电阻R1的阻值为20Ω
　
C.R1的最大功率为1.35W
　
D.该电路的最大与最小功率之比为3:1

答案： C

6.我国自主研发和生产的一款新型手机采用了5000mA.h(电池总容量)锂离子聚合物电池,电池电压为3.7V,能支持有线最大超级快充(20V/4.4A)。该手机的最大充电
功率为______W，若用如图所示的电能表测量手机充电时消耗的电能，给该手机电池充满一次电，电能表将转过______r(转)。
　　　　　　

答案： 88 37
