《2025年名师测控九年级物理下册人教版山西专版》

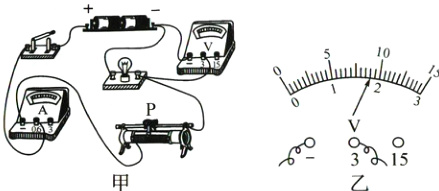

7.在“测量小灯泡电阻和电功率”的实验中,如图甲所示，电源电压恒为3V,小灯泡的额定电压为2.5V,滑动变阻器的规格为“20Ω1A"。
　
　(1)移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示。要测量小灯泡的额定功率，应将滑片适当向______(选填“左”或“右”滑动。
　(2)图丙是小灯泡的电流随电压变化关系的图像，根据图像可知，小灯泡正常发光时的电阻为______Ω,其额定功率为________W.
　(3)在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小△Rp,相应的小灯泡的阻值变化△RL,则△Rp______(选填“＞”“＜”或“=”)△RL。

答案：
(1)左
(2)10 0.625
(3)＞

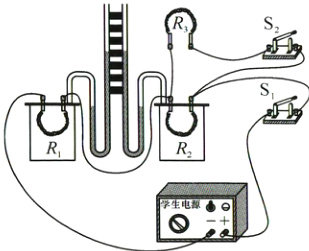

8.(2024.四川宜宾改编)如图是探究电流热效应的实验装置,两个相同透明容器中密封着等量的空气和电阻R1、R2,其中R=5Ω,R2=R3=10Ω。下列说法正确的是(　　)
　
A.只闭合S，可以探究电流通过导体产生的热量与电流的关系
B.只闭合S,若电路中的电流为0.2A,则通电1min电阻R1产生的热量为12J
C.闭合S和S2,通过R1的电流是R2电流的0.5倍
D.闭合S1和S2后,左侧U形管内液柱的高度差和右侧的高度差一样

答案： B

9.物理与日常生活雨、雪等在冬季有时会冻结在输电线上，如图所示。为了保证正常供电，通常要给输电线除冰:在短时间内让输电线不经过用电器而直接接通，使输电线中的电流________(选填“增大”“减小”或“不变”)，产生的热量________(选填“增多”“减少”或“不变”),从而使冰熔化。
　 　　　

答案： 增大 增多

10.小明家新买了一个电热煎药壶。原本有高、中、低三挡功率。用了一段时间后发现低温挡不能工作、高温挡和中温挡发热相同。小明翻阅说明书查到电热煎药壶工作电路如图所示，造成该故障的原因是____________;说明书上还写着“高温挡400W、中温挡200W、低温挡100W"的字样,那么小明应该找一个______Ω的电阻丝来修复这个壶;此壶修复后在高温挡工作______min 可使1L初温为20℃的药液温度升高到100℃。[c药液=4.2×10”J/(kg.°℃),ρ药液=
　　1×10²kg/mβ,不计热量损失]

答案： 电阻丝$R_{2}$断路 242 14

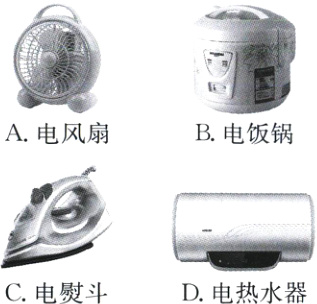

1.(2024.朔州模拟)某校开展“节约一度电”的主题活动。下列选项中，一度电可让其正常工作25h的用电器是　　　　　　(　　　)

答案： A
