《2025年名师测控九年级物理下册人教版山西专版》

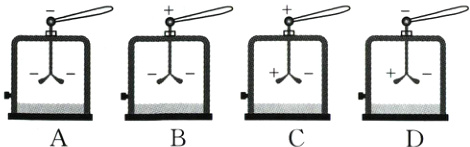

1. (2024·湖北)将毛皮摩擦过的橡胶棒接触验电器，能正确表示橡胶棒和验电器金属箔片带电情况的图是 （ ）
　　　

答案： A

2. 如图所示电路，闭合开关S₁、S₂，小灯泡L₁和L₂均正常发光，两电表都有示数。下列判断正确的是 （ ）
　　　　　
A. 电流表A₁只测量灯L₂的电流
B. 电流表A₂的示数比A₁的大
C. 灯L₁被短路时，灯L₂正常发光
D. 仅断开S₁，只有一个表有示数

答案： D

3. (2024·山东滨州改编)如图所示，电源电压为3 V，闭合开关后，电流表A₁的示数为0.6 A，电流表A₂的示数为0.2 A，则通过灯泡L₁的电流为______A，通过灯泡L₂的电流为______A。
　　　

答案： 0.2 0.4

4. 如图所示电路中，闭合开关后，电路将发生____；要使电路中两灯串联，只需拆除导线____(选填“a”“b”“c”或“d”)。
　　　

答案： 短路 b

5. (2024·太原期中)如图甲所示是一种时尚的烹饪工具——空气炸锅。使用它时发现：空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风，也可以在加热结束后让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风。请在图乙的虚线框内画出两个开关并完成空气炸锅工作的电路图。
　　　 　　　

答案：

6. (2024·江苏苏州改编)探究串联电路中电流的特点。
(1)猜想：由于用电器阻碍，电流流过用电器会减小。
　　　
　　　　　　　

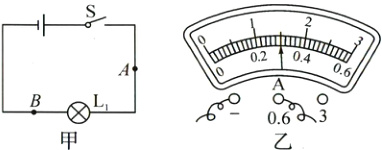

(2)按图甲接好电路，用电流表测出A点电流，如图乙所示，则Iₐ=______A，再测出B点电流，得到A、B两点电流相等。更换不同规格的灯泡，重复上述实验，都得到相同结论。由此判断猜想是______的。
【拓展设问】为进一步得出两个灯串联时电流的规律，小华按图丙连接电路，闭合开关后发现两灯都不亮，为了找出原因，将电流表接在A、B两点间，闭合开关发现电流表有示数，说明L₁可能存在______故障；排除故障后，测量A、B、C三点的电流，得出Iₐ=Iᵦ=Iₑ，小华认为不需要再测量，在(2)结论的基础上，通过推理也可以得出相同结论，请写出小华的推理过程：______________________。

答案：
(2)0.3 错误 【拓展设问】断路 Iₐ = Iᵦ、Iᵦ = Iₑ，则 Iₐ = Iᵦ = Iₑ
