《2025年名师测控九年级物理下册人教版山西专版》

7.闭合如图所示电路的开关，小磁针静止时指向如图，则（ ）
A.通电螺线管的左端为N极
B.电源的左端为正极
C.电流表的左端为“＋”接线柱
D.R的滑片不能置于最右端
　　　　　　　　　　

答案： C

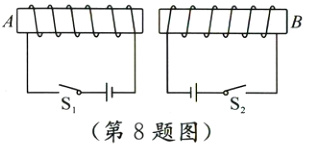

8.如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况以及A、B端的极性分别是（ ）

A.相斥，A端为N极，B端为N极
B.相斥，A端为S极，B端为S极
C.相吸，A端为S极，B端为N极
D.相吸，A端为N极，B端为S极

答案： C

9.(2024·临汾襄汾县模拟)如图所示是奥斯特实验的示意图。实验结论是：通电导线周围存在______，支持此结论的现象是______。如果移走小磁针，该结论______(选填“成立”或“不成立”)。

答案： 磁场 闭合开关，小磁针偏转 成立

10.(2024·上海三模)根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
　　　　　　

答案：
解:如图所示:

11.通电螺线管外部的磁场是怎样分布的，我们通过以下实验来进行探究：
　　　

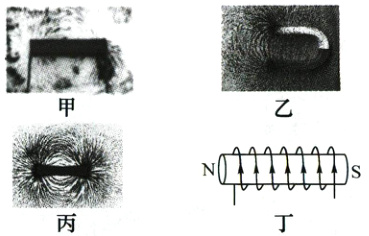

(1)在硬纸板上放置一个螺线管，周围均匀地撒满铁屑，给螺线管通电后，铁屑被______。轻敲纸板，观察到铁屑的排列情况如图甲所示，图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况，对比分析可知，通电螺线管外部的磁场分布与______磁体的相似。
(2)我们要判断通电螺线管外部的磁场方向，需要借助______。
(3)根据前面的实验结果，把通电螺线管看成一个磁体，它的两极如图丁所示，为了进一步探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系，我们下一步要做的是______，观察______。

答案：
(1)磁化 条形
(2)小磁针
(3)改变电流方向(或调换电源正负极) 小磁针的指向

12.创新题 新考法 如图所示，给一根松弛的线圈通以电流，横向相邻的两个线圈中电流的方向相同，由于电流的磁效应，横向相邻的线圈之间会产生引力而使得线圈横向收缩；由此可推理得出，图中的线圈在纵向上会______(选填“收缩”或“膨胀”)，理由是____________________。
　　　　　　

答案： 膨胀 横向线圈间电流方向相同,相互吸引;相反地,纵向线圈间电流方向相反,所以相互排斥
