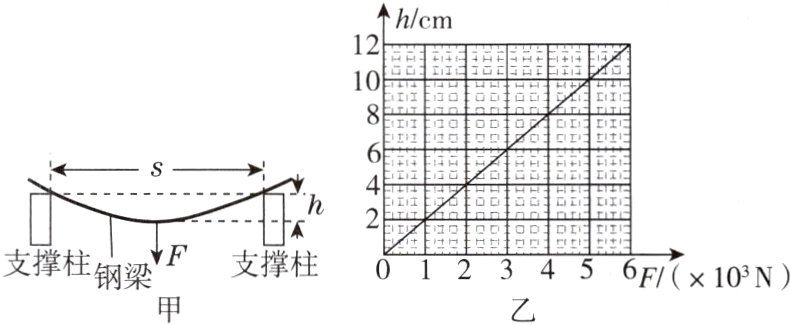

7. 我国是桥梁建设的大国，桥梁建设时需要考虑钢梁的“下垂量”。如图甲所示，钢梁向下弯曲偏离水平位置的距离h叫下垂量。小明通过分析桥梁结构作出如下两个猜想：①钢梁的下垂量h与钢梁所受到的压力F有关；②钢梁的下垂量h与两个支撑柱间距s有关。于是他进行了如下实验：

（1）实验表格设计 小明首先想探究“钢梁的下垂量h与两个支撑柱间距s的关系”，请你为他设计记录实验数据的表格。
（2）图乙是小明探究“钢梁的下垂量h与钢梁所受的压力F的关系”时画出的下垂量h与所受压力F关系的图像，根据图像可得结论：______________________________。
（3）观察发现，我国许多短式桥梁在设计时会设计成拱式桥，使其能承受更大的压力，请你就这一现象提出一个值得研究的猜想：______________________________。

答案：
(1)如表所示
|实验次数|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|支撑柱间距s/m| | | | | | |
|下垂量h/cm| | | | | | |
(2)钢梁的下垂量h与钢梁所受的压力F成正比
(3)相同情况下，桥梁能承受的最大压力与桥梁的形状有关

8. 如果你是一位桥梁设计师，要在可能发生泥石流的不是很宽的河道上建一座公路桥。若发生泥石流时，要求尽量使泥石流能顺利通过桥梁，又要保证桥尽可能不被冲毁。则下列设计思路中正确的是（ ）
A. 建在河道拐弯处，单孔大跨度
B. 建在河流直道处，单孔大跨度
C. 建在河道拐弯处，多桥墩小跨度
D. 建在河流直道处，多桥墩小跨度

答案： B

9. （项目化学习）[2024·温州期中]2023年11月乐清市第十九届青少年科技节活动设置了“木制桥梁承重”比赛项目，某项目化学习小组的同学参加木制桥梁承重挑战赛。

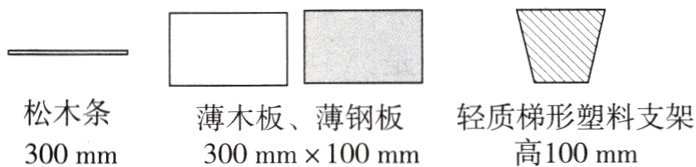

【材料、工具】松木条、薄木板、薄钢板、梯形支架、细绳、强力101胶水、美工刀、刻度尺、轻质梯形塑料支架。（材料数量不限）

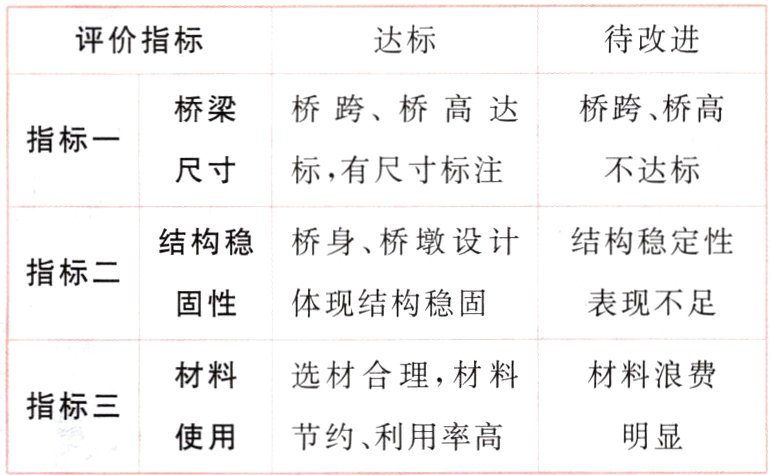

【评价标准】

请你选用提供的材料和工具，帮助该组同学设计桥跨600 mm以上、桥高100 mm以上的桥梁设计图（辅以文字说明或标注）。

答案：

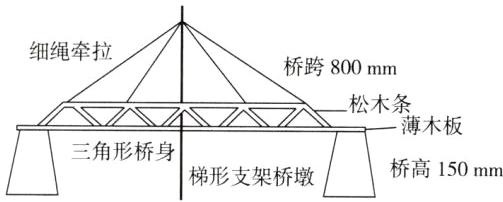

桥梁设计图:

评价:
指标一:桥跨、桥高符合要求，有尺寸标注跨度及高度;
指标二:
(1)桥身稳固，采用斜拉桥式，桥身三角形;
(2)桥墩稳定，选用的梯形支架上小下大支撑;
指标三:
(1)材料选择合理，松木条搭建桥身,桥面铺薄木板;
(2)材料使用合理，松木条数量合理且桥墩个数为两个。(合理即可)
