《2025年综合应用创新题典中点八年级物理下册教科版》

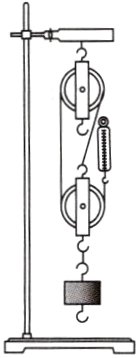

2. [2024·信阳期末]某实验小组用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在下表中。

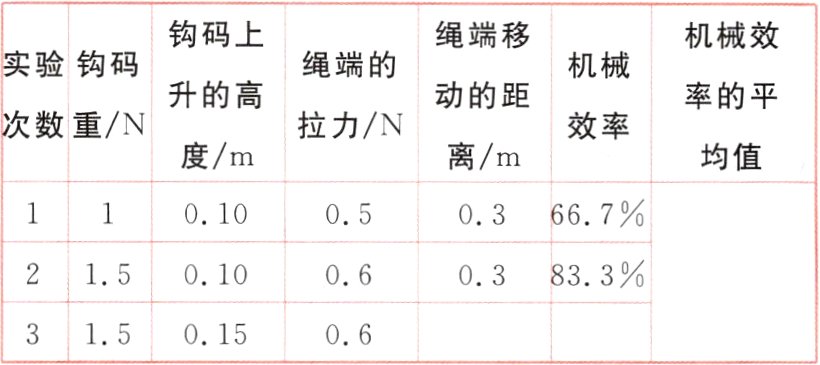

|实验次数|钩码重/N|钩码上升的高度/m|绳端的拉力/N|绳端移动的距离/m|机械效率|机械效率的平均值|
|----|----|----|----|----|----|----|
|1|1|0.10|0.5|0.3|66.7％| |
|2|1.5|0.10|0.6|0.3|83.3％| |
|3|1.5|0.15|0.6|0.6| | |
(1)组装滑轮组时，为了绕线比较平稳，应该________（填字母）。
A. 先把钩码挂在动滑轮下方，然后再进行绕线
B. 先将滑轮组绕线组装完成后，再把钩码挂在动滑轮下方

(2)(实验表格设计)该实验小组设计的记录数据的表格中，有一处不太恰当，你认为是__________________________。
(3)实验中，使用滑轮组提升重物时，应竖直向上________拉动弹簧测力计；通过比较________两次实验发现影响滑轮组机械效率的因素是提升物体的重力大小。
(4)第3次实验中，绳端移动的距离为______m，此时滑轮组的机械效率约为________（百分号前保留1位小数）。
(5)你认为测量误差来自于哪些方面？请写出一条：______________________________。
(6)小组同学小鸣在实验中测出动滑轮的重力G₀，然后利用式子η = $\frac{Gh}{(G + G₀)s}$×100％计算出机械效率，结果发现与用η = $\frac{Gh}{Fs}$×100％计算出的结果不同。小鸣的计算结果________（选填“偏大”“相同”或“偏小”），原因是____。

答案： （1）A　（2）设计了求机械效率的平均值　（3）匀速；1、2
　（4）0.45；83.3%　（5）弹簧测力计的读数(测量绳端移动的距离以及物体移动的距离)　（6）偏大；没有考虑克服绳重及摩擦所做的额外功，使总功偏小，导致计算的机械效率结果偏大

1. (模型建构)杆秤是中国的传统衡器，凝聚着中国古代人民的智慧。（g取10N/kg）

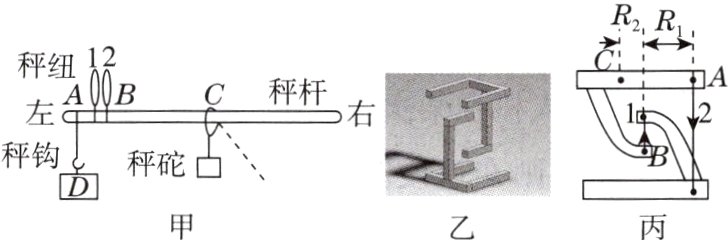

(1)杆秤由带有秤星的秤杆、秤砣、秤纽等组成（如图甲所示），设秤砣的质量为m₀，小军用手提起秤纽2，当秤杆水平静止时，被测物D和秤砣的挂点到秤纽2的水平距离分别为Lₐₙ、Lₙₑ，秤杆的质量忽略不计。
①此时杆秤相当于一个杠杆，支点为秤纽________（选填“1”或“2”），m₉、m₀、Lₐₙ、Lₙₑ应该满足这样的关系：m₉·Lₐₙ = ；使用秤纽________（选填“1”或“2”）时，杆秤的量程更大。
②若秤砣的质量为100g，被测物D和秤砣到秤纽2的水平距离分别为0.05m、0.2m（即Lₐₙ = 0.05m，Lₙₑ = 0.2m），则被测物D的质量为________kg。
③若秤砣因磨损质量减少，则杆秤所示的质量值________（选填“小于”“等于”或“大于”）被测物D的真实质量值。
④若用手提起秤纽1，秤杆将________（选填“顺时针”或“逆时针”）转动；为使秤杆仍水平静止，应该将秤砣向________（选填“左”或“右”）移动。
⑤用弹簧测力计替代秤砣也可以测出被测物D的质量，若小军沿图甲中虚线方向在C点向下拉弹簧测力计，最终测得被测物D的质量________（选填“偏大”“偏小”或“不变”）。
(2)小亮认为如图乙所示的网红张拉整体结构和杆秤一样，也是一种杠杆，于是将其模型化（如图丙所示），C点为上半部分重心，2根下拉上半部分的轻绳简化成一根(2号线)，A、B水平距离R₁为0.2m，B、C水平距离R₂为0.1m，上半部分质量为0.2kg。（g取10N/kg）
①请在图丙中画出A点拉力的力臂L₁；若将上半部分所受重力视为动力，则该网红张拉整体结构是一个________（选填“省力”或“费力”）杠杆。
②稳定时，2号轻绳所受拉力大小为________N。
③在上半部分放置重物时，为了使张拉整体结构保持稳定，需要满足的条件是________。（设轻绳不会断裂）

答案：
（1）①2；$m_{0}\cdot L_{BC}$；1　②0.4　③大于　④顺时针；左
　⑤偏大　（2）①如图所示；费力　②1　③重物和上半部分整体的重心不可位于B点所在竖直线右侧
