《2025年综合应用创新题典中点八年级物理下册教科版》

1. 兰州中山桥是黄河上游修建最早和唯一保存至今的近现代钢架桥梁，属于全国重点保护文物，为了提升这座已通行百年的桥抵御自然灾害的能力，将其整体抬高了1.2 m。做桥梁的钢架属于（ ）
A. 非金属材料
B. 有机合成材料
C. 复合材料
D. 金属材料

答案： D

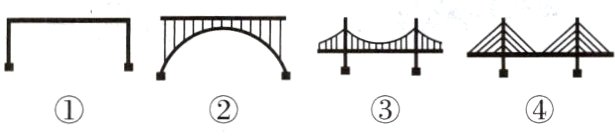

2. 下列是常见桥梁的示意图，其中属于悬索桥的是_______，属于斜拉桥的是_______，②中桥拱的作用是防止_______弯曲。

答案： ③；④；桥面

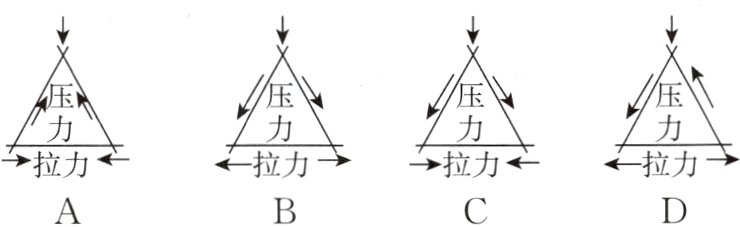

3. 当三角形顶部受到压力时，关于两侧杆及底下横杆受到的力的方向，下列图中正确的是（ ）

答案： B

4. 用一块表面画有方格的海绵块模拟桥面，用手按压海绵块来模拟负载，如图所示。

（1）上层方格产生的弹力沿上表面指向桥面_______，下层方格产生的弹力沿下表面指向桥面_______（前两空均选填“中间”或“两侧”），上、下层方格弹力的合力_______（填方向）。
（2）负载_______时，桥面弯曲程度增大，若弯曲程度超过桥梁允许的形变范围，则桥梁可能发生坍塌。为了防止桥梁发生大的弯曲变形，请你提出一个解决方案：______________________________。

答案：
(1)两侧；中间；竖直向上
(2)增大；在桥面中心增加支持结构(合理即可)

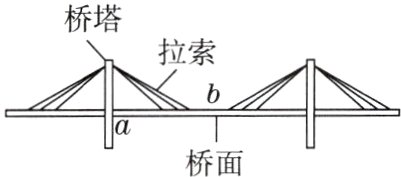

5. 如图是某跨海斜拉索大桥的结构示意图，拉索对桥塔的作用力的合力方向是_______；b处桥面在拉索_______（填方向）的合力与桥面及负载的共同作用下，受力_______（选填“平衡”或“不平衡”）。

答案： 竖直向下；竖直向上；平衡

6. 生活中常见的大桥都是拱形。这一现象引起了小明的思考，拱形大桥会增加交通不便和油耗，为什么不设计成凹形桥？小明查阅资料发现：当汽车以相同速度行驶通过大桥时，拱形桥所承受的压力会比较小。于是，小明设计了以下实验进行验证。

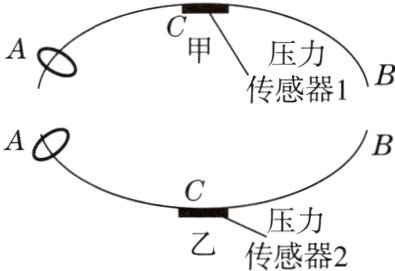

实验器材：一条光滑的薄金属片，其上套有一重为1 N的金属小圆环。金属片的顶端C处内外分别贴有压力传感器1和2（压力传感器不影响小圆环的运动，图中均只画出部分）。
实验步骤：
步骤一：先将金属片正放（如图甲），给小圆环初速度使其从A处上滑，并以速度0.1 m/s经过C处，记录压力传感器1的示数。
步骤二：再将金属片倒置（如图乙），小圆环从A处下滑，仍以速度0.1 m/s经过C处，记录压力传感器2的示数。
步骤三：改变小圆环在C处的速度，多次实验，比较传感器1、2的示数。回答下列问题：

（1）实验中用小圆环模拟汽车进行实验，而不用小球，其好处是______________________________。

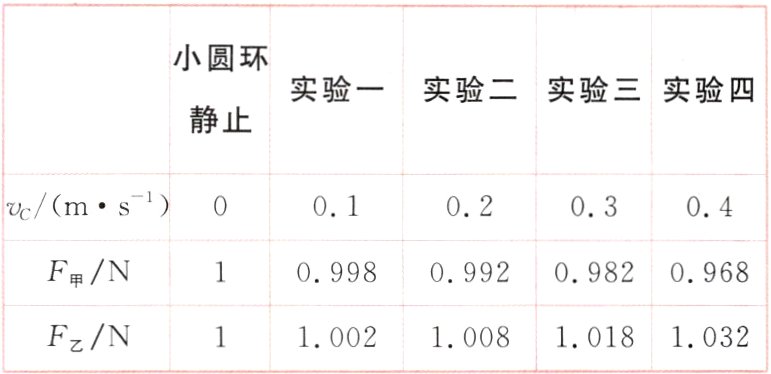

（2）小圆环分别以相同的速度经过图甲、乙情况下的C处，并分别记录多次实验下传感器1和2的示数，如下表：

根据上述数据分析，小明得出结论：______________________________。

答案：
(1)小圆环不会掉下来
(2)相同情况下(速度不为零)，拱形桥承受的压力比较小
