9.家用电冰箱主要用于冷藏或冷冻食品,如图所示是电冰箱的简化电路图。

(1)打开冰箱冷藏室门时,开关$S_1$会自动闭合。
(2)如果照明灯 L 的灯丝断了,压缩机工作不会(选填“会”或“不会”)受到影响。
(3)冰箱用三脚插头及三孔插座使其金属外壳与大地相连,以防触电。
(4)将一瓶矿泉水放入冰箱冷冻室,当矿泉水结冰后,它的体积会变大。

答案： 9.
(1)闭合　
(2)不会　
(3)大地　
(4)变大

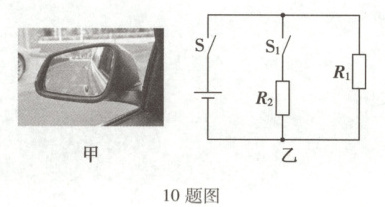

10.许多汽车的后视镜配备了如图甲所示的加热装置,该装置有“低温除雾”和“高温除霜”功能,保持镜面清晰,确保驾驶安全。

(1)后视镜是利用光的反射来工作的。
(2)后视镜表面的霜是由水蒸气凝华(填物态变化名称)形成的。
(3)加热装置的内部电路如图乙所示,$R_1$和$R_2$为加热电阻,且$R_1 = 5R_2$。开关 S、$S_1$都闭合时,该装置是除霜(选填“除雾”或“除霜”)功能,此时通过$R_1$、$R_2$的电流分别为$I_1$、$I_2$,则$I_1:I_2$=1:5。

答案： 10.
(1)反射　
(2)凝华　
(3)除霜　1:5

11.下图是舂米机械,其主要部件是一个杠杆,O 是支点,请在图中画出该杠杆的阻力臂$l$。

答案：
11.如答图所示
　　　　　　

12.下图中,小吉利用一块平面镜,将正午时分直射的太阳光引入一根水平管道中,请在图中补全光的传播方向。

答案：
12.如答图所示
