《2026年中考123试题精编物理》

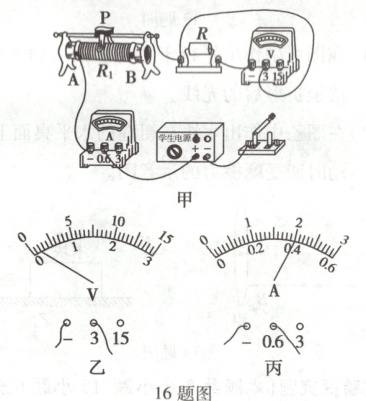

16. 小超同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有$5\Omega、10\Omega、20\Omega$的定值电阻各一个，滑动变阻器标有“$10\Omega$ $1A$”。

(1)请用笔画线代替导线将图甲的电路连接完整。
(2)连接电路前发现电压表指针如图乙所示，则需要对电压表校零(或调零)。连接电路时开关应断开，将滑动变阻器滑片 P 移至B(或最右)端。
(3)电路连接完成后，闭合开关，发现电压表有示数，电流表无示数，可能是定值电阻发生了断路。
(4)排除故障后，当接入$5\Omega$的定值电阻，调节滑片 P 使电压表示数达到所要控制的电压$U_{1}$时，电流表指针如图丙所示，其示数为0.4A；更换为$10\Omega$的电阻继续实验，发现滑动变阻器调到最大阻值时，才能使电压表示数达到$U_{1}$，则电源电压为4V。
(5)当更换为$20\Omega$的电阻时，为了顺利完成实验，需要换用最大阻值至少为20$\Omega$的滑动变阻器。

答案：
16.
(1)如答图所示
　　　　　　
(2)校零(或调零)　断开　B(或最右)
(3)断路
(4)0.4 4
(5)20
[解析]
(4)由题图甲、丙可知，电流表接0~0.6A的量程，其分度值为0.02A，示数为0.4A。则定值电阻两端的电压$U_1 = IR = 0.4 A × 5 \Omega = 2 V$。将$5 \Omega$的电阻换成$10 \Omega$的电阻后，滑动变阻器调到最大阻值时才能使电压表示数保持不变，由串联电路的分压原理可知，$\frac{R'}{R_{滑max}} = \frac{U_1}{U - U_1}$，代入数据，有$\frac{10 \Omega}{R_{滑max}} = \frac{2 V}{U - 2 V}$，解得电源电压$U = 4 V$。
(5)当更换为$20 \Omega$的电阻后，要保持电压表示数不变，则滑动变阻器接入电路的阻值需变大，设此时滑动变阻器接入电路的阻值为$R_{滑0}$，则有$\frac{R''}{R_{滑0}} = \frac{U_1}{U - U_1}$，代入数据，有$\frac{20 \Omega}{R_{滑0}} = \frac{2 V}{4 V - 2 V}$，则$R_{滑0} = 20 \Omega$。所以换用的滑动变阻器的最大阻值至少为$20 \Omega$。

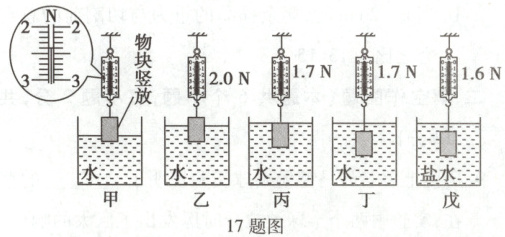

17. 小渝和同学们利用一长方体物块来探究影响浮力大小的因素。

(1)将物块竖放后挂在弹簧测力计上，测出物块的重力为$2.7N$，然后将物块部分浸入水中，发现测力计示数减小的同时水面升高了，说明物块受到了竖直向上的浮力，并且水对容器底部的压强与放入物块前相比变大。当测力计示数如图甲所示时，浮力为0.3N。
(2)接下来小渝继续按图乙、丙、丁所示进行实验，由甲、乙、丙的数据可知：在同种液体中，物体排开液体的体积越大，浮力越大；由丙、丁的数据可知：物体浸没在同种液体中时所受浮力大小跟深度无关。
(3)然后将物块浸没在盐水中如图戊所示，分析数据可知：浮力大小与液体的密度有关。并通过计算得出所用盐水密度为1.1$g/cm^{3}$；若在实验前，弹簧测力计的指针在零刻度线以下，并未调零，则算出的盐水密度不变。
(4)同组的小王同学还想进一步探究：物体在浸没前，浮力大小与物体浸在液体中的深度是否有关？于是他将物块横放后挂在弹簧测力计下，使其露出水面的高度与图乙相同，测力计示数为$2.3N$，与图乙数据对比，小王得出结论：物体在浸没前，浮力大小与物体浸在液体中的深度有关。你认为该方案是否合理，并说明理由：不合理;实验中未控制物体排开液体的体积相同。

答案： 17.
(1)上　变大0.3
(2)越大无关
(3)1.1　不变
(4)不合理;实验中未控制物体排开液体的体积相同

18. 将阻值为$10\Omega$的电阻$R_{1}$与另一电阻$R_{2}$接入电源电压恒定的电路，如图所示。闭合开关 S，电流表$A_{1}$的示数为$0.45A$，电流表$A_{2}$的示数为$0.3A$。求：
(1)通过$R_{2}$的电流。
(2)电源电压。

答案： 18.解:
(1)由图可知，电阻$R_1$和$R_2$并联，电流表$A_1$测干路电流，电流表$A_2$测通过$R_1$的电流，则通过$R_2$的电流：$I_2 = I - I_1 = 0.45 A - 0.3 A = 0.15 A$；
(2)电源电压：$U = U_1 = I_1 R_1 = 0.3 A × 10 \Omega = 3 V$。
答:
(1)通过$R_2$的电流为0.15A;
(2)电源电压为3V。
